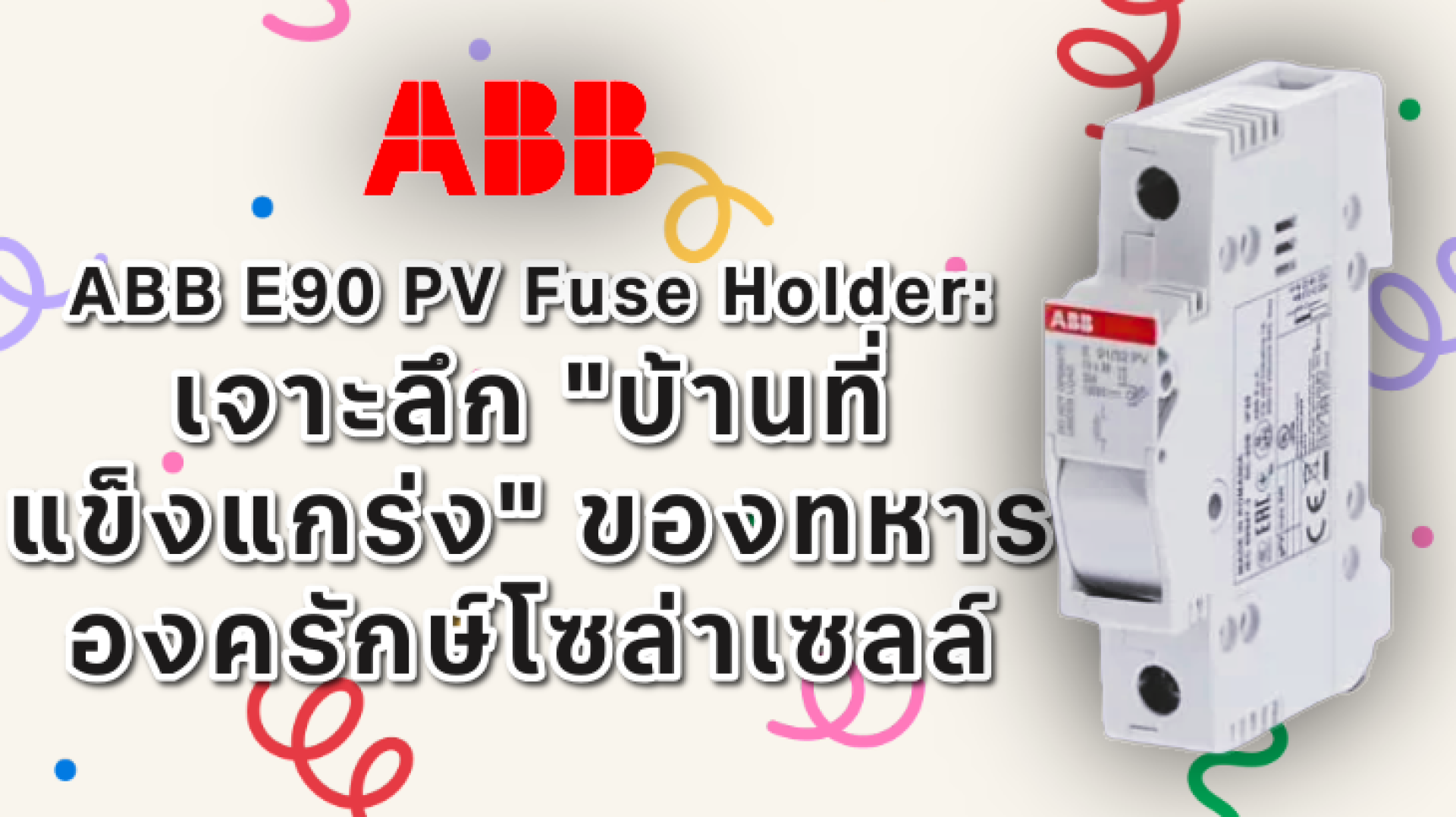

ABB E90 PV Fuse Holder: เจาะลึก "บ้านที่แข็งแกร่ง" ของทหารองครักษ์โซล่าเซลล์

การวิเคราะห์ทางเทคนิคฉบับสมบูรณ์ของ ABB E90 PV Fuse Holders: รากฐานสำคัญของความปลอดภัยและความน่าเชื่อถือในระบบเซลล์แสงอาทิตย์




บทนำ: ก้าวข้ามการป้องกันขั้นพื้นฐาน - บทบาทสำคัญของส่วนประกอบ DC เฉพาะทางในพลังงานแสงอาทิตย์


ระบบเซลล์แสงอาทิตย์ (Photovoltaic - PV) ได้กลายเป็นเสาหลักของพลังงานหมุนเวียน แต่ระบบเหล่านี้ทำงานในสภาพแวดล้อมไฟฟ้ากระแสตรง (DC) ที่มีแรงดันไฟฟ้าสูงและมีลักษณะเฉพาะตัว ซึ่งก่อให้เกิดความเสี่ยงที่แตกต่างจากระบบไฟฟ้ากระแสสลับ (AC) ทั่วไป ความปลอดภัย อายุการใช้งานที่ยาวนาน และความคุ้มค่าทางการเงินของระบบ PV ไม่ได้ขึ้นอยู่กับแผงเซลล์แสงอาทิตย์หรืออินเวอร์เตอร์เพียงอย่างเดียว แต่ขึ้นอยู่กับคุณภาพและการประยุกต์ใช้ส่วนประกอบป้องกันเฉพาะทางอย่างยิ่งยวด

ในบริบทนี้ ABB E90 PV Fuse Holder series ไม่ได้เป็นเพียง "ฐานฟิวส์" ทั่วไป แต่เป็นอุปกรณ์ Fuse Disconnector ที่ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อลดความเสี่ยงที่แตกต่างของวงจร DC ในการใช้งานพลังงานแสงอาทิตย์ อุปกรณ์นี้จึงเป็นองค์ประกอบสำคัญที่ช่วยสร้างความสมบูรณ์ของระบบ สร้างความปลอดภัยให้กับบุคลากรระหว่างการบำรุงรักษา และปกป้องทรัพย์สินในระยะยาว


รายงานฉบับนี้มีวัตถุประสงค์เพื่อเป็นแหล่งข้อมูลทางเทคนิคเชิงลึกสำหรับนักออกแบบระบบ PV วิศวกร และช่างเทคนิคอาวุโส โดยจะครอบคลุมเนื้อหาตั้งแต่หลักการทางฟิสิกส์ของความผิดพร่องในระบบ PV การทบทวนเชิงวิศวกรรมอย่างละเอียดของ E90 PV แนวปฏิบัติที่ดีที่สุดในการบูรณาการระบบ การวิเคราะห์เปรียบเทียบเทคโนโลยี และผลกระทบเชิงเศรษฐศาสตร์ที่สำคัญจากการเลือกส่วนประกอบ



ส่วนที่ 1: ฟิสิกส์ของความล้มเหลว: ความเข้าใจในความผิดพร่องจากกระแสเกินในระบบ PV


ส่วนนี้จะอธิบายถึง "เหตุผล" ที่อยู่เบื้องหลังความจำเป็นในการใช้อุปกรณ์ป้องกันเฉพาะทาง โดยจะกล่าวถึงหลักการไฟฟ้าทั่วไปไปจนถึงปรากฏการณ์อันตรายที่เกิดขึ้นโดยเฉพาะในแผงเซลล์แสงอาทิตย์



1.1 ลักษณะของความผิดพร่องในระบบ PV: กระแสเกิน, การลัดวงจร และภัยคุกคามร้ายแรงจากกระแสย้อนกลับ


กระแสเกิน (Overloads): สภาวะกระแสเกินที่แท้จริง (กระแสสูงกว่าระดับการทำงานปกติเล็กน้อยอย่างต่อเนื่อง) เกิดขึ้นได้ยากในสตริงของเซลล์แสงอาทิตย์ เนื่องจากเซลล์แสงอาทิตย์มีคุณสมบัติจำกัดกระแสในตัวเอง
การลัดวงจร (Short Circuits): ความผิดพร่องนี้อาจเกิดขึ้นได้ทั้งแบบ line-to-line และ line-to-ground แต่ประเด็นสำคัญคือ กระแสลัดวงจร (Isc​) ของสตริง PV นั้นสูงกว่ากระแสขณะทำงาน (Imp​) เพียงเล็กน้อยเท่านั้น ทำให้ยากต่อการตรวจจับด้วยอุปกรณ์ป้องกันกระแสเกินทั่วไป


ปรากฏการณ์กระแสย้อนกลับ (Backfeed Phenomenon): นี่คือภัยคุกคามหลัก ในระบบที่มีการขนานสตริงตั้งแต่ 3 สตริงขึ้นไป หากเกิดความผิดพร่อง (เช่น การลัดวงจร) ในสตริงใดสตริงหนึ่ง สตริงนั้นจะเปลี่ยนสภาพเป็นโหลด (load) ทันที ส่งผลให้สตริงที่ยังทำงานปกติอยู่ "ป้อนกระแสย้อนกลับ" (backfeed) เข้าสู่สตริงที่ผิดพร่องนั้น กระแสที่ไหลรวมกันนี้อาจสูงเกินกว่าพิกัดของสายไฟฟ้าและค่าพิกัดฟิวส์สูงสุดของแผง (Maximum Series Fuse Rating) ซึ่งก่อให้เกิดอันตรายจากอัคคีภัยร้ายแรงได้ นี่คือเหตุผลหลักที่ต้องมีการติดตั้งฟิวส์ป้องกันในระดับสตริง




1.2 ความท้าทายของอาร์กไฟฟ้ากระแสตรง (DC Arc): ความแตกต่างพื้นฐานจากระบบ AC


อาร์กไฟฟ้า (Electrical Arc) คือการไหลของพลังงานไฟฟ้าผ่านช่องว่างอากาศ ในวงจร AC กระแสไฟฟ้าจะไหลผ่านจุดศูนย์ 100 หรือ 120 ครั้งต่อวินาที (ขึ้นอยู่กับความถี่) ซึ่งช่วยให้อาร์กดับลงได้เอง ในทางตรงกันข้าม วงจร DC มีแรงดันและกระแสคงที่ เมื่ออาร์กเกิดขึ้น (เช่น เมื่อมีการเปิดสวิตช์ที่ไม่ได้รับการรับรองสำหรับ DC ขณะมีโหลด) อาร์กจะคงอยู่ต่อไป สร้างความร้อนมหาศาล (ร้อนพอที่จะหลอมละลายทองแดง อะลูมิเนียม และแก้ว) และพลาสมา ซึ่งเป็นแหล่งกำเนิดประกายไฟที่สำคัญ สิ่งนี้อธิบายได้โดยตรงว่าเหตุใดส่วนประกอบที่ใช้ในระบบ PV เช่น E90 PV จึงต้องได้รับการออกแบบและทดสอบมาโดยเฉพาะสำหรับความสามารถในการตัดวงจรไฟฟ้ากระแสตรงและดับอาร์ก DC ได้อย่างปลอดภัย




1.3 กรอบข้อบังคับ: การบังคับใช้ความปลอดภัยผ่านทางมาตรฐาน


การใช้อุปกรณ์ป้องกันที่เหมาะสมไม่ได้เป็นเพียง "แนวปฏิบัติที่ดีที่สุด" แต่เป็นข้อกำหนดที่บังคับใช้ตามกฎหมายในเขตอำนาจศาลส่วนใหญ่ มาตรฐานสำคัญที่ควบคุมการป้องกันกระแสเกินในระบบ PV ได้แก่:

International Electrotechnical Commission (IEC): มาตรฐานสากลที่ได้รับการยอมรับทั่วโลก โดยเฉพาะ


IEC 60364-7-712 ซึ่งระบุข้อกำหนดการติดตั้งสำหรับระบบจ่ายไฟฟ้า PV รวมถึงกฎการติดตั้งฟิวส์เมื่อมีสตริงขนานกันตั้งแต่ 3 สตริงขึ้นไป


U.S. National Electrical Code (NEC): มาตรา 690 ของ NEC กำหนดข้อบังคับสำหรับการติดตั้งระบบพลังงานแสงอาทิตย์ในสหรัฐอเมริกา รวมถึงวิธีการคำนวณขนาดของอุปกรณ์ป้องกันกระแสเกิน (Overcurrent Protective Devices - OCPDs)


วัตถุประสงค์หลักของฟิวส์สตริงไม่ใช่การป้องกันสายไฟของสตริงจากกระแสของตัวเอง แต่เป็นการป้องกัน สตริงที่ผิดพร่อง จากพลังงานสะสมที่อาจก่อให้เกิดความเสียหายจาก ส่วนที่เหลือทั้งหมดของระบบ นี่คือการเปลี่ยนกระบวนทัศน์จากการป้องกันวงจร AC ทั่วไปโดยสิ้นเชิง และยังอธิบายกฎ "3 สตริง" ได้อย่างชัดเจน ในระบบที่มี 2 สตริง กระแสย้อนกลับจากสตริงเดียวไม่เพียงพอที่จะเกินค่าพิกัดฟิวส์สูงสุดของแผงที่ผิดพร่องได้ นอกจากนี้ ลักษณะของกระแสผิดพร่องในสตริง PV ที่มีค่าต่ำแต่ต่อเนื่อง ทำให้องค์ประกอบที่ทำงานด้วยความร้อน (thermal) ของอุปกรณ์ป้องกัน เช่น ไส้ฟิวส์ที่หลอมละลาย มีความสำคัญมากกว่าองค์ประกอบที่ทำงานด้วยแม่เหล็ก (magnetic trip) ที่พบในเซอร์กิตเบรกเกอร์ทั่วไป ความผิดพร่องประเภทนี้จะถูกจัดการได้ดีที่สุดโดยอุปกรณ์ที่ตอบสนองต่อพลังงานสะสม ( I2t) ซึ่งเป็นหลักการทำงานของฟิวส์อย่างแท้จริง




ส่วนที่ 2: การทบทวนเชิงวิศวกรรมเชิงลึกของ ABB E90 PV Fuse Holder Series


ส่วนนี้จะเปลี่ยนจากการอธิบายปัญหาเชิงทฤษฎีไปสู่การนำเสนอโซลูชันที่เป็นรูปธรรม โดยจะวิเคราะห์โครงสร้างของ E90 PV เพื่อแสดงให้เห็นว่าการออกแบบและวัสดุที่ใช้สามารถตอบสนองต่อความท้าทายที่กล่าวมาในส่วนที่ 1 ได้อย่างไร



2.1 การออกแบบเชิงสถาปัตยกรรมและวัสดุศาสตร์: วิศวกรรมเพื่อสภาพแวดล้อมของระบบ PV


โครงสร้างและวัสดุ: ตัวอุปกรณ์ทำจากพลาสติกเทอร์โมพลาสติกที่ทนต่ออุณหภูมิสูงและมีคุณสมบัติไม่ลามไฟ (self-extinguishing class V0 ตามมาตรฐาน UL94) ซึ่งเป็นคุณสมบัติด้านความปลอดภัยที่สำคัญอย่างยิ่งในการป้องกันไม่ให้อุปกรณ์กลายเป็นเชื้อเพลิงในกรณีที่เกิดความผิดพร่องภายใน


วัสดุหน้าสัมผัสและการเคลือบ: จุดเด่นที่สำคัญคือการใช้ ทองแดงชุบเงิน (silver-plated copper) สำหรับคลิปหน้าสัมผัส ทองแดงมีคุณสมบัตินำไฟฟ้าและความแข็งแรงเชิงกลที่ดีเยี่ยม ในขณะที่การชุบเงินช่วยให้พื้นผิวมีการนำไฟฟ้าที่เหนือกว่า (ลดการสูญเสียจากความร้อน I2R) และมีความต้านทานการกัดกร่อนที่ดีเยี่ยม ซึ่งจำเป็นอย่างยิ่งต่อความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมภายนอกอาคารหรือที่มีความชื้นสูง


การจัดการความร้อน: มีการออกแบบคุณสมบัติการระบายความร้อนขั้นสูง เช่น ร่องระบายอากาศและช่องระบายความร้อน (venting grooves and cooling chambers) ซึ่งจำเป็นต่อการรักษาอุณหภูมิการทำงานให้คงที่ โดยเฉพาะในตู้ Combiner Box ที่มีความหนาแน่นสูงและต้องเผชิญกับรังสีดวงอาทิตย์โดยตรง สิ่งนี้ช่วยลดการเสื่อมสภาพก่อนเวลาอันควรของอุปกรณ์ และทำให้ฟิวส์ทำงานตามเส้นโค้งคุณสมบัติเวลา-กระแส (time-current curve) ที่ตั้งใจไว้


คุณสมบัติด้านความปลอดภัยสำหรับผู้ปฏิบัติงาน: การออกแบบให้มีระดับการป้องกัน IP20 "touch-proof" ช่วยป้องกันการสัมผัสกับชิ้นส่วนที่มีไฟฟ้าโดยไม่ได้ตั้งใจระหว่างการทำงานหรือการเปลี่ยนฟิวส์ นอกจากนี้ ความสามารถในการ


คล้องกุญแจในตำแหน่งเปิด (padlocked in open position) และซีลในตำแหน่งปิด (sealed in closed position) เป็นการนำขั้นตอนความปลอดภัย Lockout-Tagout (LOTO) มาใช้อย่างเป็นรูปธรรม ซึ่งมีความสำคัญอย่างยิ่งต่อการปกป้องบุคลากรซ่อมบำรุง




2.2 ประสิทธิภาพทางไฟฟ้าและข้อมูลจำเพาะ: การจำแนกอย่างละเอียด


ตารางต่อไปนี้เป็นการสรุปและเปรียบเทียบข้อมูลจำเพาะทางเทคนิคที่สำคัญของรุ่น E90 PV ที่ใช้กันอย่างแพร่หลาย เพื่อช่วยให้นักออกแบบสามารถเลือกส่วนประกอบที่เหมาะสมกับแรงดันและกระแสของระบบได้อย่างรวดเร็ว

ตารางที่ 2.1: ข้อมูลจำเพาะทางเทคนิคเปรียบเทียบของ ABB E90 PV Fuse Disconnectors

Utilization Category DC-20B: การจำแนกประเภทตามมาตรฐาน IEC 60947-3 นี้หมายถึง "การเชื่อมต่อและตัดการเชื่อมต่อวงจรภายใต้สภาวะไร้โหลด (no-load)" นี่เป็นจุดที่สำคัญอย่างยิ่ง: E90 PV เป็น


Disconnector ไม่ใช่สวิตช์ตัดต่อขณะมีโหลด (load-break switch) ซึ่งหมายความว่าอุปกรณ์นี้ทำหน้าที่เป็นจุดตัดแยกวงจร (isolation) เพื่อการบำรุงรักษา แต่ห้ามเปิดวงจรในขณะที่สตริงกำลังผลิตกระแสไฟฟ้า



2.3 การถอดรหัสใบรับรอง: ภาษาสากลแห่งความปลอดภัยและความน่าเชื่อถือ


IEC 60947-3: เป็นมาตรฐานสากลสำหรับ "สวิตช์เกียร์และอุปกรณ์ควบคุมแรงดันต่ำ - ส่วนที่ 3: สวิตช์, ดิสคอนเนคเตอร์, สวิตช์-ดิสคอนเนคเตอร์ และชุดฟิวส์ผสม" การได้รับการรับรองนี้บ่งชี้ว่า E90 PV ได้ผ่านการทดสอบอย่างเข้มงวดด้านความทนทานทางกลและทางไฟฟ้าในฐานะอุปกรณ์ตัดแยกวงจร


UL 4248-18 / UL 4248-19: เป็นมาตรฐานเฉพาะของ UL สำหรับ "ฐานฟิวส์ - ส่วนที่ 18/19: ฐานฟิวส์สำหรับเซลล์แสงอาทิตย์" การรับรองนี้เป็นสิ่งที่ขาดไม่ได้สำหรับตลาดอเมริกาเหนือ และบ่งชี้ถึงการปฏิบัติตามการทดสอบความปลอดภัยที่เข้มงวดซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานในระบบ PV


เครื่องหมาย "cURus": เครื่องหมายนี้แสดงถึงการรับรองสำหรับทั้งตลาดสหรัฐอเมริกาและแคนาดา ทำให้ส่วนประกอบนี้เหมาะสำหรับโครงการและผู้ผลิต OEM ระหว่างประเทศ


การเลือกใช้วัสดุและการออกแบบของ ABB E90 PV ไม่ใช่เรื่องบังเอิญ แต่เป็นระบบที่สอดคล้องกันซึ่งได้รับการออกแบบมาเพื่อจัดการกับศัตรูหลักสองประการของส่วนประกอบไฟฟ้า นั่นคือ ความร้อนและการกัดกร่อน การชุบเงินช่วยลดความร้อนที่จุดเชื่อมต่อ ร่องระบายอากาศช่วยระบายความร้อนออกไป โครงสร้างเทอร์โมพลาสติกช่วยรักษาเสถียรภาพทางกลแม้ในอุณหภูมิสูง และคุณสมบัติต้านทานการกัดกร่อนของเงินช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่มีความต้านทานต่ำจะคงอยู่ตลอดอายุการใช้งานกว่า 25 ปี ทั้งหมดนี้คือกลยุทธ์การจัดการความร้อนและความน่าเชื่อถือแบบหลายชั้น



ส่วนที่ 3: การบูรณาการระบบเชิงกลยุทธ์และแนวปฏิบัติที่ดีที่สุดในการใช้งาน


ส่วนนี้จะให้คำแนะนำที่นำไปปฏิบัติได้จริงสำหรับกลุ่มเป้าหมาย เพื่อแสดงวิธีการติดตั้ง E90 PV อย่างถูกต้องในการออกแบบระบบจริง



3.1 แผนผังการติดตั้ง: การวางตำแหน่งอุปกรณ์ป้องกันเพื่อประสิทธิภาพสูงสุด


ตู้ Combiner Box: นี่คือการใช้งานหลัก ตู้ Combiner Box ใช้ในระบบขนาดใหญ่เพื่อขนานสตริงหลายๆ สตริงเข้าด้วยกันก่อนที่จะส่งกำลังไฟฟ้าไปยังอินเวอร์เตอร์ E90 PV จะถูกติดตั้งบนราง DIN ภายในตู้เหล่านี้ เพื่อให้การป้องกันแบบแยกสำหรับสายบวก (และบางครั้งสายลบ) ของแต่ละสตริง


การป้องกันฝั่ง DC ของอินเวอร์เตอร์: สำหรับระบบขนาดเล็กที่ไม่มีตู้ Combiner Box แยกต่างหาก สามารถติดตั้ง E90 PV ในตู้ DC Disconnect ใกล้อินเวอร์เตอร์เพื่อป้องกันอินพุต MPPT ของอินเวอร์เตอร์จากกระแสเกิน


การป้องกันสำรองสำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD): อุปกรณ์ SPD เองก็ต้องการการป้องกันกระแสเกิน สามารถติดตั้ง E90 PV แบบอนุกรมกับ SPD เพื่อตัดการเชื่อมต่อออกจากวงจรในกรณีที่ SPD ล้มเหลว (end-of-life mode) ซึ่งจะช่วยป้องกันการเกิดความผิดพร่องอย่างต่อเนื่องบนบัส DC




3.2 หลักการคำนวณขนาดฟิวส์: คำอธิบายตัวคูณ 1.56 ของ NEC


การเลือกขนาดพิกัดฟิวส์ gPV ที่ถูกต้อง (เช่น สำหรับรุ่น ABB E9F ที่เข้ากันได้) เป็นกระบวนการทางวิศวกรรมที่สำคัญซึ่งต้องปฏิบัติตามขั้นตอนต่อไปนี้:

หาค่ากระแสลัดวงจรของแผง (Isc​): ค้นหาค่า Short-Circuit Current (Isc​) จากเอกสารข้อมูล (datasheet) ของแผง PV
คำนวณกระแสสูงสุดของวงจร: ตามมาตรฐาน NEC 690.8(A) ให้คูณ $I_{sc}$ ด้วย 1.25 ตัวคูณ 1.25 ตัวแรกนี้มีไว้สำหรับรองรับสภาวะ "รังสีดวงอาทิตย์ที่เพิ่มขึ้น" (enhanced irradiance) เช่น ปรากฏการณ์ "edge-of-cloud" ที่แสงอาทิตย์สามารถเกินค่ามาตรฐาน 1000 W/m² ชั่วขณะได้


กำหนดขนาดอุปกรณ์ป้องกันกระแสเกิน: ตามมาตรฐาน NEC 690.9(B) OCPD จะต้องมีขนาดอย่างน้อย 125% ของกระแสสูงสุดของวงจรที่คำนวณได้ในขั้นตอนที่ 2 ตัวคูณ 1.25 ตัวที่สองนี้มีไว้สำหรับโหลดที่ทำงานต่อเนื่อง เพื่อป้องกันการตัดวงจรโดยไม่จำเป็น (nuisance tripping) ในช่วงเวลาที่ระบบผลิตไฟฟ้าได้สูง


กฎตัวคูณ 1.56: จากการคำนวณ $1.25 times 1.25 = 1.56$ ดังนั้น พิกัดฟิวส์ขั้นต่ำคือ $I_{sc} times 1.56$


เลือกขนาดมาตรฐาน: ปัดเศษค่าที่คำนวณได้ ขึ้น เป็นขนาดฟิวส์มาตรฐานถัดไป (เช่น 15A, 20A, 25A, 30A)


ตรวจสอบข้อจำกัด: ขนาดฟิวส์ที่เลือกจะต้อง น้อยกว่าหรือเท่ากับ "Maximum Series Fuse Rating" ที่ระบุไว้ในเอกสารข้อมูลของแผง ค่านี้มีไว้เพื่อป้องกันส่วนประกอบภายในของแผง (เช่น bypass diodes, บัสบาร์) จากความเสียหาย




3.3 ข้อควรพิจารณาขั้นสูง: การลดพิกัดตามอุณหภูมิและ MLPEs


การลดพิกัดตามอุณหภูมิ (Temperature Derating): ฟิวส์เป็นอุปกรณ์ที่ทำงานด้วยความร้อนและประสิทธิภาพของมันจะได้รับผลกระทบจากอุณหภูมิแวดล้อม ในตู้ Combiner Box ที่ร้อน ฟิวส์จะตัดวงจรที่กระแสต่ำกว่าพิกัดปกติ ดังนั้นจึงจำเป็นต้องศึกษาเส้นโค้งการลดพิกัด (derating curve) ของผู้ผลิต สูตรในการคำนวณพิกัดฟิวส์ที่ต้องการโดยพิจารณาจากอุณหภูมิคือ:


พิกัดที่ต้องการ = (1.56 × Isc) / ปัจจัยการลดพิกัด


การคำนวณแรงดันไฟฟ้าสูงสุดของระบบ: พิกัดแรงดันไฟฟ้าของฐานฟิวส์ต้องสูงกว่าแรงดันไฟฟ้าสูงสุดที่เป็นไปได้ของระบบ ซึ่งจะเกิดขึ้นที่อุณหภูมิแวดล้อมที่เย็นที่สุดที่คาดการณ์ไว้ สูตรคือ: $V_{oc_max} = V_{oc_STC} times$ โดยที่ $alpha V_{oc}$ คือสัมประสิทธิ์อุณหภูมิของ $V_{oc}$


ผลกระทบของ MLPEs (Module-Level Power Electronics): เทคโนโลยีเช่น ออปติไมเซอร์ของ SolarEdge สามารถเปลี่ยนแปลงข้อกำหนดในการใช้ฟิวส์ได้ เนื่องจาก MLPEs สามารถจำกัดกระแสและป้องกันกระแสย้อนกลับทางอิเล็กทรอนิกส์ได้ จึงมักไม่จำเป็นต้องใช้ฟิวส์สตริงในระบบที่มี 3 สตริงหรือน้อยกว่า ตามคำแนะนำของผู้ผลิต


การกำหนดขนาดฟิวส์ไม่ใช่การคำนวณเพียงขั้นตอนเดียว แต่เป็นกระบวนการทางวิศวกรรมที่ต้องสร้าง "กรอบการทำงานที่ปลอดภัย" ซึ่งมีขอบเขตล่างคือค่าต่ำสุดเพื่อป้องกันการตัดวงจรโดยไม่จำเป็น (กฎ 1.56 ของ NEC) และขอบเขตบนคือค่าสูงสุดเพื่อป้องกันความเสียหายต่อแผง (Maximum Series Fuse Rating ของแผง) อุณหภูมิเป็นตัวแปรสำคัญที่ทำให้กรอบการทำงานนี้เปลี่ยนแปลงไป ซึ่งอาจสร้างความท้าทายในการออกแบบในสภาพอากาศที่ร้อนจัด



ส่วนที่ 4: การวิเคราะห์เปรียบเทียบเทคโนโลยีการป้องกันสตริง


ส่วนนี้จะให้การเปรียบเทียบที่เป็นกลางและมีวัตถุประสงค์เพื่อช่วยให้นักออกแบบสามารถตัดสินใจได้อย่างมีข้อมูลตามความต้องการเฉพาะของโครงการ



4.1 ฟิวส์ ปะทะ เซอร์กิตเบรกเกอร์ DC: การประเมินแบบตัวต่อตัว


การเลือกระหว่างฟิวส์และเซอร์กิตเบรกเกอร์ DC สำหรับการป้องกันสตริงนั้นมีข้อดีข้อเสียที่แตกต่างกัน ตารางต่อไปนี้สรุปเกณฑ์การตัดสินใจที่สำคัญ

ตารางที่ 4.1: เมทริกซ์การตัดสินใจสำหรับเทคโนโลยีการป้องกันสตริง

4.2 การเกิดขึ้นของอุปกรณ์ป้องกันแบบโซลิดสเตต: อนาคตของการควบคุมวงจร DC


อุปกรณ์ป้องกันวงจรแบบโซลิดสเตต (Solid-State Circuit Breakers) เป็นเทคโนโลยีใหม่ที่กำลังเกิดขึ้น อุปกรณ์เหล่านี้ใช้สารกึ่งตัวนำ (power electronics) แทนที่หน้าสัมผัสเชิงกล มีข้อได้เปรียบที่สำคัญคือ


การตัดวงจรที่รวดเร็วเป็นพิเศษ (ระดับไมโครวินาที) ซึ่งช่วยลดพลังงานจากอาร์กแฟลช (arc flash) ได้อย่างมีนัยสำคัญ และยังมีความสามารถในการวัดค่าและสื่อสารในตัว แม้ว่าปัจจุบันยังมีราคาสูงและมีจำหน่ายจำกัด แต่เทคโนโลยีนี้ถือเป็นพรมแดนต่อไปของความปลอดภัยในระบบ DC


การเลือกระหว่างฟิวส์และเซอร์กิตเบรกเกอร์ไม่ได้เป็นเพียงการตัดสินใจทางเทคนิค แต่ยังสะท้อนถึงปรัชญาการดำเนินงานและการบำรุงรักษา (O&M) ของโครงการอีกด้วย ฟิวส์เป็นอุปกรณ์ที่ "ติดตั้งแล้วลืม" ซึ่งบังคับให้ต้องมีการบำรุงรักษา (ส่งทีมช่าง) เมื่อเกิดความล้มเหลว เพื่อให้แน่ใจว่าช่างเทคนิคจะต้องตรวจสอบสาเหตุของความผิดพร่องก่อนที่จะกลับมาใช้งานสตริงอีกครั้ง ในขณะที่เซอร์กิตเบรกเกอร์สามารถรีเซ็ตได้ง่าย ซึ่งอาจทำให้ผู้ปฏิบัติงานเปิดใช้งานสตริงที่มีความผิดพร่องเป็นครั้งคราวได้โดยไม่มีการตรวจสอบอย่างละเอียด ซึ่งอาจนำไปสู่ความเค้นซ้ำๆ ในระบบได้ นอกจากนี้ ประเด็นสำคัญทางเทคนิคคือเซอร์กิตเบรกเกอร์ DC จำนวนมากมีขั้ว (polarized) ซึ่งหมายความว่าสามารถตัดกระแสที่ไหลในทิศทางเดียวได้อย่างปลอดภัยเท่านั้น ในขณะที่ฟิวส์ gPV นั้นทำงานได้สองทิศทางโดยธรรมชาติ เนื่องจากกระแสย้อนกลับเป็นกระแสที่ไหลในทิศทางตรงกันข้าม เบรกเกอร์ที่มีขั้วอาจไม่สามารถเปิดวงจรได้อย่างปลอดภัยหากติดตั้งไม่ถูกต้อง ซึ่งทำให้ฟิวส์เป็นตัวเลือกที่ปลอดภัยกว่าโดยเนื้อแท้สำหรับการใช้งานเฉพาะทางนี้




ส่วนที่ 5: ความจำเป็นทางการเงิน: ทางเลือกของส่วนประกอบกำหนดผลลัพธ์ทางเศรษฐกิจอย่างไร


ส่วนนี้จะยกระดับการสนทนาจากข้อมูลจำเพาะทางเทคนิคไปสู่ภาษาของการเงินโครงการ เพื่อแสดงให้เห็นว่าการเลือกส่วนประกอบเป็นการตัดสินใจทางธุรกิจที่สำคัญ



5.1 แบบจำลองต้นทุนรวมในการเป็นเจ้าของ (TCO) สำหรับระบบ PV


ต้นทุนรวมในการเป็นเจ้าของ (Total Cost of Ownership - TCO) หรือที่เรียกว่าการวิเคราะห์ต้นทุนตลอดอายุการใช้งาน (Life-Cycle Cost Analysis - LCCA) เป็นกรอบการทำงานที่รวมต้นทุนเริ่มต้น (CAPEX), ต้นทุนการดำเนินงานต่อเนื่อง (OPEX), การประหยัดพลังงาน และต้นทุนเมื่อสิ้นสุดอายุการใช้งาน การลงทุนในส่วนประกอบที่มีความน่าเชื่อถือสูงและได้รับการรับรอง เช่น ABB E90 PV แม้ว่าอาจมี CAPEX สูงกว่าเล็กน้อย แต่จะช่วยลด OPEX ได้อย่างมากโดยการลดความล้มเหลว ลดการเรียกใช้บริการซ่อมบำรุง และรับประกันความพร้อมใช้งานของระบบตลอดอายุการใช้งาน 25-30 ปี




5.2 การประเมินต้นทุนของความล้มเหลว: ราคาของการป้องกันที่ไม่เพียงพอ


ต้นทุนจากการหยุดทำงาน (Downtime Costs): ความล้มเหลวของสตริงเพียงสตริงเดียวจะนำไปสู่การสูญเสียการผลิตพลังงานโดยตรง การตัดการเชื่อมต่อของสตริงเดียวอาจส่งผลให้สูญเสียกำลังการผลิตของระบบได้ถึง 5% ถึง 11.1%


ค่าใช้จ่ายในการซ่อมแซม/เปลี่ยน (Repair/Replacement Costs): ค่าใช้จ่ายที่เกี่ยวข้องกับความผิดพร่อง ได้แก่ ค่าแรงช่างเทคนิค ค่าเดินทาง และค่าเปลี่ยนอุปกรณ์ที่ไม่ใช่แค่ตัวป้องกันที่ล้มเหลว แต่อาจรวมถึงแผงหรือสายไฟที่เสียหายด้วย การเปลี่ยนอินเวอร์เตอร์เชิงพาณิชย์อาจมีค่าใช้จ่ายระหว่าง $2,000 ถึง $8,000


ผลกระทบต่อผลตอบแทนจากการลงทุน (ROI): ค่าใช้จ่ายเหล่านี้จะกัดกร่อนผลตอบแทนจากการลงทุน (ROI) ของโครงการโดยตรงและยืดระยะเวลาคืนทุน การป้องกันเชิงรุกมีประสิทธิภาพด้านต้นทุนมากกว่าการซ่อมแซมเชิงรับอย่างมาก




5.3 บทบาทของคุณภาพต่อความสามารถในการได้รับเงินทุนและการประกันภัยของโครงการ


ความสามารถในการได้รับเงินทุน (Bankability): หมายถึงความน่าสนใจของโครงการในสายตาของผู้ให้กู้และนักลงทุน ซึ่งขึ้นอยู่กับความเชื่อมั่นในความน่าเชื่อถือระยะยาวและกระแสเงินสดที่มั่นคง การใช้ส่วนประกอบจากผู้ผลิตระดับ Tier 1 ที่เป็นที่ยอมรับในระดับโลกอย่าง ABB ซึ่งได้รับการรับรองตามมาตรฐานสากล (IEC, UL) เป็นเกณฑ์สำคัญในการแสดงให้เห็นถึงความสามารถทางเทคนิคและลดความเสี่ยง


ความสามารถในการประกันภัย (Insurability): ผู้ให้บริการประกันภัยสำหรับฟาร์มพลังงานแสงอาทิตย์ขนาดใหญ่จะประเมินความเสี่ยง การใช้ส่วนประกอบความปลอดภัยที่แข็งแกร่งและได้รับการรับรองสามารถนำไปสู่เบี้ยประกันที่น่าพอใจยิ่งขึ้น ในทางกลับกัน ความล้มเหลวที่เกิดจากชิ้นส่วนที่ไม่ผ่านการรับรองหรือไม่เหมาะสมอาจนำไปสู่การปฏิเสธการเรียกร้องค่าสินไหมทดแทน




5.4 กรณีศึกษา: อันตรายที่ซ่อนอยู่ของส่วนประกอบปลอม


ภัยคุกคามจากส่วนประกอบไฟฟ้าปลอมในห่วงโซ่อุปทานพลังงานแสงอาทิตย์กำลังเพิ่มขึ้นอย่างมีนัยสำคัญ ความเสี่ยงเหล่านี้รวมถึงการใช้วัสดุที่ไม่ได้มาตรฐาน (เช่น ทองแดงที่ไม่บริสุทธิ์ การชุบที่ไม่เพียงพอ พลาสติกที่ไม่เป็นไปตามข้อกำหนด) ซึ่งนำไปสู่ความร้อนสูงเกินไป การเชื่อมต่อที่ไม่ดี และอัคคีภัย ใบรับรองปลอมให้ความรู้สึกปลอดภัยที่ผิดๆ การใช้ส่วนประกอบปลอมไม่เพียงแต่สร้างอันตรายด้านความปลอดภัยอย่างมหาศาล แต่ยังทำให้การรับประกันของผู้ผลิตสำหรับอุปกรณ์หลัก เช่น แผงและอินเวอร์เตอร์เป็นโมฆะ และอาจทำให้ความคุ้มครองประกันภัยสิ้นสุดลง สิ่งนี้ตอกย้ำคุณค่าทางเศรษฐกิจของการจัดหาสินค้าของแท้ เช่น ABB E90 PV ผ่านช่องทางการจัดจำหน่ายที่ได้รับอนุญาต


ส่วนประกอบอย่าง ABB E90 PV ไม่ควรมองเป็นเพียงรายการต้นทุนในงบประมาณ CAPEX แต่ควรมองเป็นรูปแบบหนึ่งของการประกันความเสี่ยงของโครงการ ต้นทุนเพียงเล็กน้อยของฐานฟิวส์ที่มีคุณภาพเป็นการลงทุนที่ "ลด" ความเสี่ยงทางเทคนิค การดำเนินงาน และการเงินที่มหาศาลตลอดวงจรชีวิต 25 ปีของโครงการ นอกจากนี้ ความสมบูรณ์ของห่วงโซ่อุปทานมีความสำคัญพอๆ กับการออกแบบทางวิศวกรรม ระบบที่ออกแบบมาอย่างสมบูรณ์แบบอาจไม่ปลอดภัยและไม่สามารถขอสินเชื่อได้หากมีการแทรกซึมของส่วนประกอบปลอม ดังนั้น กลยุทธ์การจัดการความเสี่ยงของโครงการต้องขยายไปสู่การจัดซื้อจัดจ้างและการประกันคุณภาพ (QA/QC)




บทสรุป: ABB E90 PV ในฐานะปัจจัยสำคัญที่สร้างความปลอดภัยและผลกำไรให้กับพลังงานแสงอาทิตย์


การวิเคราะห์นี้แสดงให้เห็นว่าอันตรายเฉพาะของความผิดพร่องในวงจร DC ของระบบ PV จำเป็นต้องมีโซลูชันการป้องกันที่ออกแบบมาโดยเฉพาะ ABB E90 PV Fuse Holder series ได้รับการพิสูจน์แล้วว่าเป็นระบบความปลอดภัยที่สร้างขึ้นตามวัตถุประสงค์ คุณสมบัติทางวิศวกรรม วัสดุศาสตร์ และการรับรองมาตรฐานสากลล้วนตอบสนองโดยตรงต่อความท้าทายเหล่านี้ ทำให้เป็นส่วนประกอบที่ขาดไม่ได้ในการรับประกันความสมบูรณ์ของระบบและความปลอดภัยของบุคลากร

การเลือกใช้ส่วนประกอบที่มีคุณภาพสูงนี้ไม่ได้เป็นเพียงการปฏิบัติตามข้อกำหนดทางเทคนิคเท่านั้น แต่ยังเป็นการตัดสินใจเชิงกลยุทธ์ทางการเงินที่สำคัญอีกด้วย โดยช่วยลดต้นทุนรวมในการเป็นเจ้าของ (TCO) เพิ่มความสามารถในการได้รับเงินทุนจากสถาบันการเงิน (Bankability) และส่งผลโดยตรงต่อผลตอบแทนจากการลงทุน (ROI) ในระยะยาวของโครงการ
