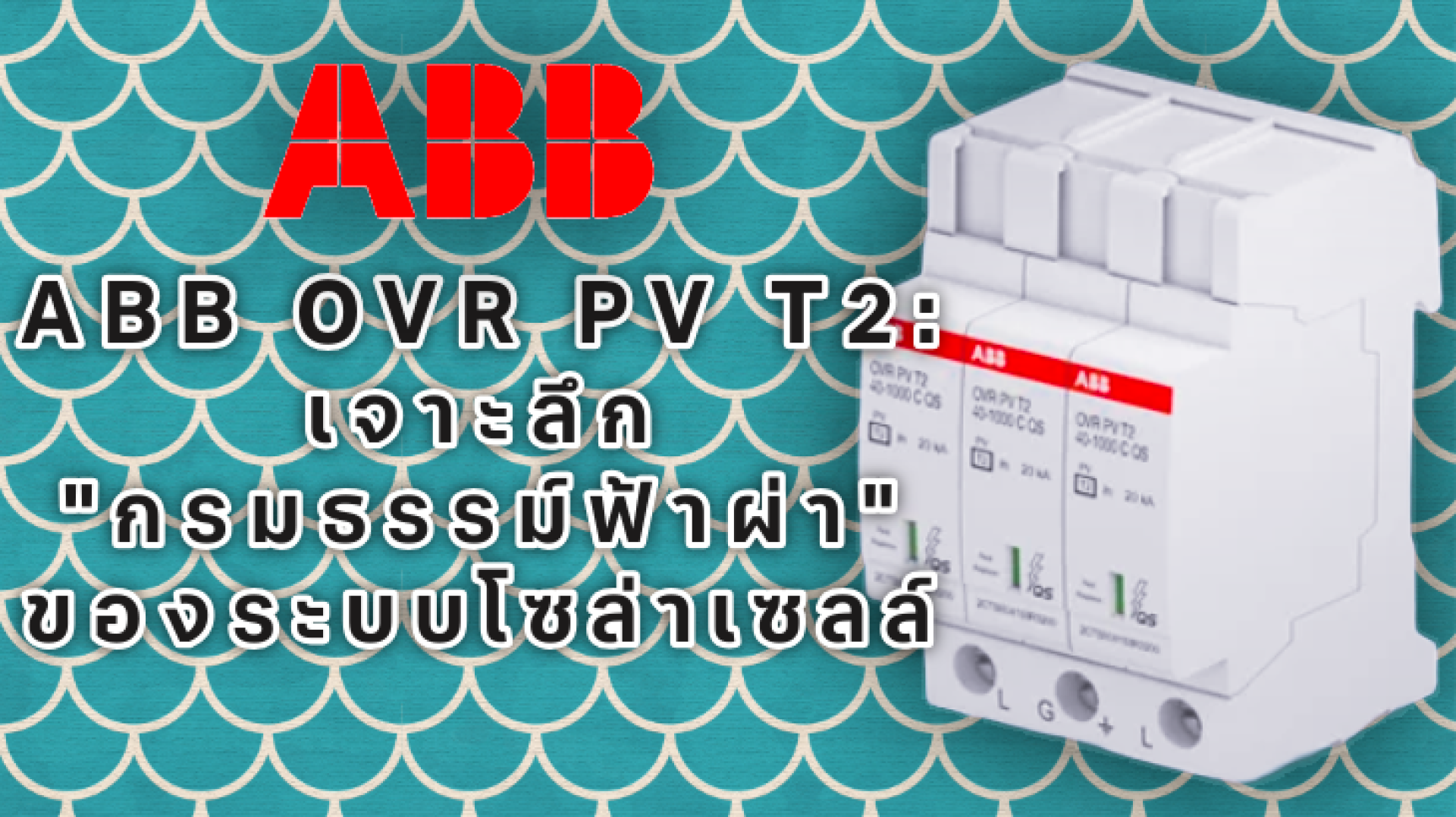

ABB OVR PV T2: เจาะลึก "กรมธรรม์ฟ้าผ่า" ของระบบโซล่าเซลล์

การวิเคราะห์เชิงเทคนิคเชิงลึกสำหรับอุปกรณ์ป้องกันไฟกระชาก ABB OVR PV T2 1000V สำหรับระบบเซลล์แสงอาทิตย์

รายงานฉบับนี้เป็นการวิเคราะห์เชิงลึกเกี่ยวกับอุปกรณ์ป้องกันไฟกระชาก (Surge Protective Device - SPD) รุ่น ABB OVR PV T2 1000V ซึ่งเป็นอุปกรณ์เกรดพรีเมียมที่ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ (Photovoltaic - PV) แรงดันสูงในยุคปัจจุบัน การวิเคราะห์นี้ครอบคลุมตั้งแต่คุณสมบัติทางเทคนิคที่สำคัญ หลักการทำงานของเทคโนโลยีป้องกันหลัก การปฏิบัติตามมาตรฐานสากลที่เข้มงวด แนวทางการติดตั้งเชิงกลยุทธ์ ไปจนถึงการประเมินความคุ้มค่าเชิงเศรษฐศาสตร์ รายงานฉบับนี้ชี้ให้เห็นว่า ABB OVR PV T2 1000V ไม่ได้เป็นเพียงส่วนประกอบที่ทำหน้าที่ป้องกันแรงดันไฟฟ้าเกินชั่วขณะเท่านั้น แต่ยังเป็นองค์ประกอบสำคัญในการบริหารจัดการความเสี่ยงที่ครอบคลุม เพื่อรับมือกับภัยคุกคามทางไฟฟ้าที่พบบ่อยและสร้างความเสียหายสูงสุดในระบบ PV คุณสมบัติต่างๆ เช่น ตลับป้องกันแบบเสียบได้ (Pluggable Cartridge) ระบบตัดการเชื่อมต่อด้วยความร้อนในตัว (Integrated Thermal Disconnector) และหน้าสัมผัสเสริมสำหรับแจ้งเตือนระยะไกล (Auxiliary Contact) ล้วนเป็นนวัตกรรมทางวิศวกรรมที่มุ่งเน้นการเพิ่มความน่าเชื่อถือของระบบ ลดระยะเวลาหยุดทำงาน (Downtime) และเพิ่มประสิทธิภาพในการดำเนินงานและบำรุงรักษา (O&M) การเลือกใช้อุปกรณ์นี้จึงไม่ใช่แค่การตัดสินใจทางเทคนิค แต่เป็นการลงทุนเชิงกลยุทธ์ที่ช่วยปกป้องสินทรัพย์มูลค่าสูงและสร้างความมั่นคงให้กับกระแสรายได้ของโครงการพลังงานแสงอาทิตย์ในระยะยาว

ส่วนที่ 1: สภาพแวดล้อมทางไฟฟ้าของระบบเซลล์แสงอาทิตย์และความจำเป็นในการป้องกันไฟกระชาก
1.1 ความเปราะบางโดยธรรมชาติของระบบเซลล์แสงอาทิตย์
ระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์มีลักษณะทางกายภาพที่ทำให้มีความเสี่ยงสูงต่อผลกระทบจากฟ้าผ่า โดยเฉพาะอย่างยิ่งการติดตั้งในพื้นที่โล่งกว้างและมีแผงเซลล์แสงอาทิตย์จำนวนมากซึ่งมีพื้นที่ผิวรวมขนาดใหญ่ ทำให้ระบบทำหน้าที่เสมือนตัวล่อฟ้าโดยไม่ได้ตั้งใจ และมีความอ่อนไหวสูงต่อความเสียหายจากฟ้าผ่าทั้งแบบผ่าตรงและแบบเหนี่ยวนำ เป้าหมายหลักที่มักได้รับความเสียหายจากแรงดันไฟฟ้าเกินคือส่วนประกอบอิเล็กทรอนิกส์ที่มีความซับซ้อนและมีมูลค่าสูงที่สุดในระบบ ได้แก่ อินเวอร์เตอร์ (Inverter) และอุปกรณ์ giám sát (Monitoring Devices)

สิ่งที่สำคัญคือ ความเสียหายส่วนใหญ่ที่เกิดขึ้นกับอุปกรณ์อิเล็กทรอนิกส์ไม่ได้เกิดจากเหตุการณ์ฟ้าผ่าโดยตรงซึ่งเกิดขึ้นไม่บ่อยนัก แต่เกิดจากปรากฏการณ์แรงดันไฟฟ้าเกินเหนี่ยวนำ (Induced Overvoltage) จากฟ้าผ่าในบริเวณใกล้เคียง ซึ่งเป็นเหตุการณ์ที่เกิดขึ้นบ่อยครั้งกว่ามาก ข้อเท็จจริงนี้จึงเป็นเหตุผลสำคัญที่เน้นย้ำถึงความจำเป็นในการติดตั้งระบบป้องกันที่ออกแบบมาเพื่อรับมือกับภัยคุกคามประเภทนี้โดยเฉพาะ

1.2 การจำแนกประเภทของอุปกรณ์ป้องกันไฟกระชาก (SPD): Type 1 และ Type 2
อุปกรณ์ป้องกันไฟกระชาก (SPD) ถูกจำแนกตามวัตถุประสงค์การใช้งานและประเภทของไฟกระชากที่ออกแบบมาเพื่อรองรับ โดยทั่วไปแบ่งออกเป็น 2 ประเภทหลักตามมาตรฐานสากล:

SPD Type 1 (Class I): ออกแบบมาเพื่อติดตั้งที่จุดเริ่มต้นของระบบไฟฟ้า (Service Entrance) ทำหน้าที่ป้องกันไฟกระชากพลังงานสูงที่เกิดจากฟ้าผ่าโดยตรง อุปกรณ์ประเภทนี้ต้องสามารถทนต่อรูปคลื่นกระแสฟ้าผ่าแบบ

10/350μs ได้

SPD Type 2 (Class II): เช่นเดียวกับ ABB OVR PV T2 ถูกออกแบบมาเพื่อติดตั้งในลำดับถัดลงมา (Downstream) เช่น ในตู้จ่ายไฟ (Distribution Board) ตู้รวมสาย (Combiner Box) หรือที่อินเวอร์เตอร์ เพื่อป้องกันแรงดันไฟฟ้าเกินที่เกิดจากการเหนี่ยวนำของฟ้าผ่าโดยอ้อมและแรงดันไฟฟ้าเกินจากการสวิตชิ่ง (Switching Surges) อุปกรณ์ประเภทนี้จะถูกทดสอบด้วยรูปคลื่นกระแสฟ้าผ่าแบบ

8/20μs

ความแตกต่างที่สำคัญระหว่าง SPD ทั้งสองประเภทนี้คือรูปคลื่นที่ใช้ในการทดสอบเพื่อรับรองความสามารถในการจัดการพลังงาน โดยรูปคลื่น 10/350μs สำหรับ Type 1 จำลองพลังงานมหาศาลของฟ้าผ่าโดยตรง ในขณะที่รูปคลื่น 8/20μs สำหรับ Type 2 จำลองพลังงานของฟ้าผ่าโดยอ้อม

1.3 รูปคลื่น 8/20µs: การจำลองภัยคุกคามสำหรับ OVR PV T2
รูปคลื่น 8/20μs เป็นมาตรฐานที่ใช้จำลองลักษณะของกระแสอิมพัลส์ (Impulse Current) ที่มีอัตราการเพิ่มขึ้นสูงในเวลาอันสั้นและมีระยะเวลาสั้นกว่า ซึ่งเป็นลักษณะเฉพาะของฟ้าผ่าโดยอ้อมหรือแรงดันไฟฟ้าเกินจากการสวิตชิ่ง ตัวเลข "8" หมายถึงระยะเวลา 8 ไมโครวินาทีที่กระแสเพิ่มขึ้นจนถึงค่าสูงสุด และ "20" หมายถึงระยะเวลาที่กระแสลดลงเหลือ 50% ของค่าสูงสุด

เมื่อเปรียบเทียบกันแล้ว พลังงานที่อยู่ในรูปคลื่นฟ้าผ่าโดยตรงแบบ 10/350μs นั้นสูงกว่ารูปคลื่น 8/20μs อย่างมหาศาล ความแตกต่างนี้เป็นพื้นฐานสำคัญในการทำความเข้าใจบทบาทการป้องกันที่เฉพาะเจาะจงของ OVR PV T2 การที่อุปกรณ์นี้ถูกจัดเป็น Type 2 ไม่ได้หมายถึงข้อจำกัด แต่เป็นการออกแบบที่เชี่ยวชาญเฉพาะทางเพื่อรับมือกับภัยคุกคามที่มีความน่าจะเป็นและเกิดขึ้นบ่อยครั้งที่สุดต่ออุปกรณ์อิเล็กทรอนิกส์ในระบบ PV ซึ่งก็คือแรงดันไฟฟ้าเกินเหนี่ยวนำ การระบุเช่นนี้ทำให้เห็นภาพชัดเจนว่า OVR PV T2 คือรากฐานที่สำคัญของกลยุทธ์การป้องกันแบบเป็นลำดับชั้น (Layered Protection Strategy) ไม่ใช่โซลูชันเดี่ยวที่สามารถป้องกันฟ้าผ่าได้ทุกรูปแบบ

ส่วนที่ 2: การตรวจสอบเชิงเทคนิคอย่างละเอียดของ ABB OVR PV T2 1000V
2.1 คุณสมบัติทางเทคนิคที่สำคัญ
การรวบรวมข้อมูลจากเอกสารทางเทคนิคหลายฉบับทำให้สามารถสรุปคุณสมบัติที่สำคัญของ ABB OVR PV T2 1000V ได้ดังตารางต่อไปนี้ ซึ่งแสดงให้เห็นถึงความสามารถและพารามิเตอร์การทำงานที่สำคัญของอุปกรณ์รุ่นต่างๆ

ตารางที่ 1: เปรียบเทียบคุณสมบัติทางเทคนิคของ ABB OVR PV T2 1000V รุ่นต่างๆ

แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด (Ucpv/ Uc): 1000 VDC (บางเอกสารระบุ 1100V ซึ่งเป็นค่าสูงสุดสัมบูรณ์) ค่านี้จะต้องสูงกว่าแรงดันไฟฟ้าวงจรเปิดสูงสุด (Voc) ของระบบภายใต้สภาวะอุณหภูมิต่ำสุด เพื่อป้องกันไม่ให้ SPD ทำงานผิดพลาดและหนีบแรงดันไฟฟ้าในสภาวะการทำงานปกติ

กระแสอิมพัลส์ปกติ (In): 20 kA (8/20µs) คือค่ากระแสสูงสุดที่ SPD สามารถทนได้ซ้ำๆ ตามจำนวนครั้งที่กำหนด (โดยทั่วไป 15-20 ครั้ง) โดยไม่เสื่อมสภาพอย่างมีนัยสำคัญ ซึ่งบ่งบอกถึงความทนทานต่อการรับมือกับเหตุการณ์ไฟกระชากทั่วไป

กระแสอิมพัลส์สูงสุด (Imax): 40 kA (8/20µs) คือค่ากระแสสูงสุดที่อุปกรณ์สามารถทนได้ในหนึ่งครั้งโดยไม่ถูกทำลาย ค่า I
max
​
ที่เป็นสองเท่าของ In
​
ถือเป็นมาตรฐานอุตสาหกรรมสำหรับ SPD Type 2 ที่ออกแบบมาอย่างดี

ระดับการป้องกันแรงดันไฟฟ้า (Up): 3.8 kV (บางรุ่นระบุ 3.0 kV หรือ 4.0 kV) คือค่าแรงดันไฟฟ้าสูงสุดที่จะผ่าน SPD ไปยังอุปกรณ์ที่ได้รับการป้องกันในขณะที่เกิดไฟกระชากที่กระแส In
​
ค่านี้จะต้องต่ำกว่าระดับแรงดันไฟฟ้าที่อุปกรณ์ (เช่น อินเวอร์เตอร์) สามารถทนได้

พิกัดทนกระแสลัดวงจร (Iscpv): 10 kA เป็นพิกัดที่สำคัญสำหรับระบบ PV ตามมาตรฐาน EN 50539-11 ซึ่งบ่งชี้ถึงความสามารถของอุปกรณ์ในการตัดตัวเองออกจากวงจรได้อย่างปลอดภัยเมื่อหมดอายุการใช้งาน โดยไม่ก่อให้เกิดเพลิงไหม้ในระบบ PV ที่สามารถจ่ายกระแสลัดวงจรได้ถึง 10 kA

เวลาตอบสนอง (Response Time): 25 ns แสดงถึงความเร็วในการตอบสนองที่สูงมากของส่วนประกอบป้องกันภายในต่อเหตุการณ์ไฟกระชาก

2.2 คุณสมบัติการออกแบบขั้นสูงและเหตุผลทางวิศวกรรม
ตลับป้องกันแบบเสียบได้ (Pluggable Cartridges): การออกแบบนี้ช่วยให้สามารถเปลี่ยนเฉพาะโมดูลป้องกันที่หมดอายุได้โดยไม่จำเป็นต้องตัดการเชื่อมต่อไฟฟ้าของฐานอุปกรณ์ออกจากวงจร ซึ่งเป็นคุณสมบัติที่สำคัญอย่างยิ่งต่อประสิทธิภาพในการบำรุงรักษา

ระบบตัดการเชื่อมต่อด้วยความร้อนในตัวและระบบสำรองเพื่อความปลอดภัย (Integrated Thermal Disconnector & Safety Reserve): อุปกรณ์นี้มีวาริสเตอร์ที่ได้รับการป้องกันความร้อน (Thermally protected varistor) กลไกนี้จะตัดการเชื่อมต่อโมดูล MOV ออกจากวงจรอย่างปลอดภัยในกรณีที่เกิดการเสื่อมสภาพหรือความร้อนสูงเกินไป ซึ่งช่วยป้องกันอันตรายจากอัคคีภัย บางรุ่นยังมี "ระบบสำรองเพื่อความปลอดภัย" ที่มีวาริสเตอร์สองตัวต่อสายเพื่อยืดอายุการใช้งานของอุปกรณ์

ไฟแสดงสถานะการหมดอายุ (Visual End-of-Life Indicator): ไฟแสดงสถานะสองสี (สีเขียว = ใช้งานได้ / สีแดง = ต้องเปลี่ยน) ช่วยให้สามารถตรวจสอบสถานะของโมดูลป้องกันได้อย่างรวดเร็วและง่ายดาย ทำให้การตรวจสอบตามปกติเป็นไปอย่างมีประสิทธิภาพ

หน้าสัมผัสเสริม (TS Models): รุ่นที่มีรหัส "TS" จะมีหน้าสัมผัสแบบไร้แรงดัน (Volt-free contact) (1 NO/1 NC) ซึ่งจะเปลี่ยนสถานะเมื่อตลับป้องกันหมดอายุการใช้งาน ทำให้สามารถ giám sátจากระยะไกลและเชื่อมต่อเข้ากับระบบ SCADA หรือระบบบริหารจัดการอาคาร (BMS) เพื่อแจ้งเตือนความผิดปกติได้ทันที

การผสมผสานระหว่างตลับแบบเสียบได้, ไฟแสดงสถานะ และหน้าสัมผัสเสริม TS ได้เปลี่ยน SPD จากอุปกรณ์ป้องกันแบบพาสซีฟที่ "ติดตั้งแล้วลืม" ให้กลายเป็นสินทรัพย์ที่สามารถบริหารจัดการได้อย่างมีประสิทธิภาพ ซึ่งมีความสำคัญอย่างยิ่งสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ที่การลดระยะเวลาหยุดทำงานเป็นสิ่งสำคัญสูงสุด การออกแบบนี้เปลี่ยนกระบวนทัศน์การบำรุงรักษาจากการตอบสนองเมื่อเกิดเหตุ (แก้ไขหลังเกิดความล้มเหลว) หรือการบำรุงรักษาตามกำหนดเวลา (ซึ่งมักไม่จำเป็น) ไปสู่การบำรุงรักษาเชิงคาดการณ์และตามสภาพ (ดำเนินการเมื่อได้รับการแจ้งเตือนเท่านั้น)

2.3 ลักษณะทางกายภาพและความเข้ากันได้กับระบบ
ขนาดและการติดตั้ง: อุปกรณ์มีขนาดความกว้างมาตรฐาน 3 โมดูล (53.4-54 มม.) และออกแบบมาเพื่อการติดตั้งบนราง DIN (DIN-rail) ทำให้สามารถติดตั้งในตู้รวมสายและตู้ไฟฟ้ามาตรฐานได้อย่างง่ายดาย

ระดับการป้องกัน: ระดับการป้องกัน IP20 เหมาะสำหรับการติดตั้งภายในตู้

ความเข้ากันได้กับ System pro M: ออกแบบมาให้สามารถทำงานร่วมกับอุปกรณ์ในซีรีส์ System pro M compact ของ ABB ได้อย่างสมบูรณ์ ช่วยให้การออกแบบแผงไฟฟ้าและการเดินสายเป็นไปอย่างราบรื่นและมีระเบียบ

ส่วนที่ 3: องค์ประกอบป้องกันหลัก: การวิเคราะห์เชิงลึกเทคโนโลยีวาริสเตอร์โลหะออกไซด์ (MOV)
3.1 หลักการทำงาน
องค์ประกอบป้องกันหลักที่อยู่ภายใน OVR PV T2 คือ วาริสเตอร์โลหะออกไซด์ (Metal Oxide Varistor - MOV) MOV เป็นตัวต้านทานแบบไม่เชิงเส้นที่ค่าความต้านทานขึ้นอยู่กับแรงดันไฟฟ้า (Voltage-Dependent Resistor - VDR)

ในสภาวะการทำงานปกติ MOV จะมีความต้านทานสูงมากและทำหน้าที่เหมือนวงจรเปิด โดยมีกระแสรั่วไหลน้อยมากจนแทบไม่มีนัยสำคัญ แต่เมื่อมีแรงดันไฟฟ้าเกินชั่วขณะสูงกว่า "แรงดันหนีบ" (Clamping Voltage) ของ MOV โครงสร้างภายใน (ซึ่งประกอบด้วยเม็ดเกรนของซิงค์ออกไซด์ที่สร้างรอยต่อไดโอดขนาดเล็กนับล้าน) จะเกิดการพังทลายแบบอวาลานช์ (Avalanche Breakdown) ความต้านทานของมันจะลดลงอย่างรวดเร็วในระดับนาโนวินาที ทำให้เกิดเส้นทางที่มีอิมพีแดนซ์ต่ำเพื่อนำกระแสไฟกระชากที่เป็นอันตรายลงสู่กราวด์อย่างปลอดภัย และเบี่ยงเบนออกจากอุปกรณ์ที่ต้องการป้องกัน

3.2 การเสื่อมสภาพ รูปแบบความล้มเหลว และการจัดการเมื่อหมดอายุการใช้งาน
MOV มีอายุการใช้งานที่จำกัดและจะเสื่อมสภาพลงเล็กน้อยทุกครั้งที่ทำการป้องกันไฟกระชาก การเสื่อมสภาพนี้จะแสดงออกมาในรูปของกระแสรั่วไหลที่เพิ่มขึ้นและแรงดันหนีบที่ลดลง

กลไกความล้มเหลวที่อันตรายที่สุดคือ ภาวะความร้อนหนี (Thermal Runaway) เมื่อ MOV เสื่อมสภาพ กระแสรั่วไหลที่เพิ่มขึ้นจะสร้างความร้อน ความร้อนนี้จะไปลดความต้านทานของ MOV ลงอีก ซึ่งจะทำให้กระแสรั่วไหลเพิ่มขึ้นอีก เกิดเป็นวงจรป้อนกลับเชิงบวกที่เร่งตัวเอง หากไม่ได้รับการควบคุม ภาวะความร้อนหนีนี้อาจทำให้ MOV ร้อนจัด เกิดควัน และในที่สุดก็ล้มเหลวในลักษณะของการลัดวงจรที่มีความต้านทานสูง ซึ่งก่อให้เกิดความเสี่ยงจากอัคคีภัยอย่างมาก

นี่คือเหตุผลที่ระบบตัดการเชื่อมต่อด้วยความร้อนในตัวของ OVR PV T2 ไม่ใช่คุณสมบัติเสริม แต่เป็นระบบความปลอดภัยที่สำคัญอย่างยิ่ง มันถูกออกแบบมาเพื่อตรวจจับอุณหภูมิที่สูงขึ้นอย่างผิดปกติซึ่งเป็นสัญญาณเตือนก่อนเกิดความล้มเหลวรุนแรง และทำการตัดการเชื่อมต่อโมดูล MOV ออกจากวงจรอย่างปลอดภัยเพื่อป้องกันอัคคีภัย จากนั้นไฟแสดงสถานะสีแดงจะปรากฏขึ้นเพื่อบ่งบอกถึงสถานะการหมดอายุการใช้งานนี้

ความซับซ้อนของ SPD ระดับพรีเมียมอย่าง ABB OVR PV T2 ไม่ได้อยู่ที่ความสามารถในการหนีบแรงดันไฟกระชาก แต่อยู่ที่ความสามารถในการ จัดการการหมดอายุของตัวเองอย่างปลอดภัย MOV พื้นฐานที่ไม่มีระบบป้องกันถือเป็นหนี้สินแฝงและอาจเป็นต้นเหตุของอัคคีภัยได้ ระบบป้องกันความร้อนในตัวและไฟแสดงสถานะของ OVR PV T2 คือโซลูชันทางวิศวกรรมที่ออกแบบมาเพื่อแก้ไขจุดอ่อนพื้นฐานของเทคโนโลยีหลักนี้ ซึ่งยกระดับผลิตภัณฑ์จากส่วนประกอบป้องกันธรรมดาให้กลายเป็นอุปกรณ์ความปลอดภัยที่ครบวงจร การลงทุนใน OVR PV T2 จึงไม่ใช่แค่การปกป้องอินเวอร์เตอร์จากไฟกระชาก แต่ยังเป็นการลงทุนเพื่อปกป้องทั้งโรงไฟฟ้าจากอัคคีภัยที่อาจเกิดจากความล้มเหลวของอุปกรณ์ป้องกันเอง นี่คือความแตกต่างที่สำคัญสำหรับการประเมินความเสี่ยง การประกันภัย และการปฏิบัติตามข้อกำหนดด้านความปลอดภัย

ส่วนที่ 4: การนำทางในภูมิทัศน์ของกฎระเบียบ: การปฏิบัติตามมาตรฐานสากล
4.1 การปฏิบัติตามข้อบังคับเฉพาะสำหรับระบบ PV: IEC 61643-31 และ EN 50539-11
ABB OVR PV T2 ได้รับการทดสอบและรับรองว่าสอดคล้องกับมาตรฐานเหล่านี้ ซึ่งเป็นมาตรฐานที่กำหนดขึ้นโดยเฉพาะสำหรับ SPD ที่เชื่อมต่อกับฝั่งไฟฟ้ากระแสตรง (DC) ของระบบเซลล์แสงอาทิตย์ มาตรฐานเหล่านี้มีความสำคัญอย่างยิ่ง เนื่องจากได้กำหนดวิธีการทดสอบและข้อกำหนดด้านความปลอดภัยที่เป็นเอกลักษณ์ของสภาพแวดล้อม DC ในระบบ PV ซึ่งแตกต่างอย่างมากจากระบบไฟฟ้ากระแสสลับ (AC) ทั่วไป

ข้อกำหนดที่สำคัญอย่างหนึ่งคือการทดสอบพิกัดทนกระแสลัดวงจร (Iscpv) ซึ่งเป็นการรับประกันว่า SPD สามารถตัดตัวเองออกจากวงจรได้อย่างปลอดภัยเมื่อหมดอายุการใช้งาน โดยไม่สร้างอาร์ก DC ที่ต่อเนื่อง ซึ่งเป็นอันตรายจากอัคคีภัยที่สำคัญและเป็นลักษณะเฉพาะของวงจร DC การใช้ SPD สำหรับระบบ AC ที่ไม่ผ่านการทดสอบตามมาตรฐานนี้ในวงจร PV DC ถือเป็นการละเมิดข้อกำหนดด้านความปลอดภัยอย่างร้ายแรง

4.2 การปฏิบัติตามข้อกำหนดการติดตั้ง: บทบาทของ IEC 60364-7-712
มาตรฐานนี้เป็นมาตรฐานหลักที่ควบคุมการติดตั้งระบบไฟฟ้าสำหรับระบบจ่ายไฟฟ้าจากเซลล์แสงอาทิตย์ โดยกำหนดให้ต้องมีการใช้อุปกรณ์ป้องกันไฟกระชากทั้งในฝั่ง AC และ DC ของระบบ PV เว้นแต่จะมีการประเมินความเสี่ยงอย่างเป็นทางการแล้วพบว่าไม่จำเป็น อย่างไรก็ตาม ด้วยความเปราะบางสูงของระบบ PV การติดตั้ง SPD จึงถือเป็นข้อกำหนดที่จำเป็นในเกือบทุกโครงการติดตั้งระดับมืออาชีพ มาตรฐานนี้ให้บริบทว่า

เหตุใด อุปกรณ์ที่สอดคล้องกับมาตรฐานอย่าง OVR PV T2 จึงต้องถูกเลือกใช้และติดตั้งอย่างถูกต้อง

4.3 การรับรองระดับสากล: การปฏิบัติตามข้อกำหนด UL 1449
ผลิตภัณฑ์นี้ยังได้รับการรับรองตามมาตรฐาน UL 1449 5th Edition ซึ่งเป็นมาตรฐานความปลอดภัยหลักสำหรับ SPD ในตลาดอเมริกาเหนือ การได้รับการรับรองทั้งสองมาตรฐาน (IEC/EN และ UL) แสดงให้เห็นถึงการออกแบบที่แข็งแกร่งของผลิตภัณฑ์และทำให้เหมาะสำหรับการใช้งานทั่วโลก ซึ่งช่วยลดความซับซ้อนในการออกแบบและการจัดซื้อสำหรับโครงการระหว่างประเทศ

มาตรฐานเหล่านี้ไม่ได้เป็นเพียงรายการตรวจสอบ แต่เป็นองค์ความรู้ที่รวบรวมเกี่ยวกับรูปแบบความล้มเหลวต่างๆ การปฏิบัติตามมาตรฐาน EN 50539-11 เป็นการรับประกันโดยตรงว่าผู้ผลิตได้ออกแบบและทดสอบอุปกรณ์ให้สามารถล้มเหลวได้อย่างปลอดภัยในสภาพแวดล้อมที่อันตรายเป็นพิเศษของระบบ DC แรงดันสูง ผู้ออกแบบระบบที่เลือกใช้ SPD ที่ไม่สอดคล้องกับมาตรฐานไม่ได้เพียงแค่ลดต้นทุน แต่กำลังเพิกเฉยต่อบทเรียนทางวิศวกรรมที่ถูกบัญญัติไว้เพื่อป้องกันอัคคีภัยจากอาร์ก DC และอาจต้องรับผิดชอบต่อความเสียหายที่เกิดขึ้น การเลือกใช้อุปกรณ์นี้จึงเป็นการตัดสินใจที่ตั้งอยู่บนพื้นฐานของวิศวกรรมความปลอดภัย ไม่ใช่แค่การป้องกันทางไฟฟ้า

ส่วนที่ 5: การใช้งานเชิงกลยุทธ์: แนวปฏิบัติที่ดีที่สุดในการประยุกต์ใช้และการรวมระบบ
5.1 ตำแหน่งการติดตั้งที่เหมาะสมที่สุดในสถาปัตยกรรมระบบ PV
SPD Type 2 เช่น OVR PV T2 โดยทั่วไปจะถูกติดตั้งในตู้รวมสาย DC (DC string/combiner boxes) หรือติดตั้งโดยตรงที่อินพุต DC ของอินเวอร์เตอร์ PV เป้าหมายหลักคือการติดตั้ง SPD ให้ใกล้กับอุปกรณ์ที่ต้องการป้องกันมากที่สุดเท่าที่จะเป็นไปได้ เพื่อลดความยาวของสายไฟที่เชื่อมต่อ การเดินสายที่สั้นและตรงเป็นสิ่งสำคัญอย่างยิ่งในการลดค่าความเหนี่ยวนำ (Inductance) ที่เพิ่มขึ้น ซึ่งอาจสร้างแรงดันตกคร่อมของตัวเองและลดประสิทธิภาพการป้องกันของ SPD

5.2 "กฎ 10 เมตร": การสร้างระบบป้องกันหลายระดับที่ประสานงานกัน
หากความยาวของสายเคเบิลระหว่างแผง PV (หรือ SPD ตัวแรกในตู้รวมสาย) กับอินเวอร์เตอร์ยาวเกิน 10 เมตร (ประมาณ 33 ฟุต) ควรติดตั้ง SPD เพิ่มเติมอีกหนึ่งตัวที่ปลายอีกด้านหนึ่ง

กฎนี้มีความสำคัญเนื่องจากสายเคเบิลที่ยาวสามารถทำหน้าที่เหมือนเสาอากาศได้ สนามแม่เหล็กไฟฟ้า (Electromagnetic Pulse - EMP) จากฟ้าผ่าในบริเวณใกล้เคียงสามารถเหนี่ยวนำให้เกิดแรงดันไฟฟ้าเกินชั่วขณะที่เป็นอันตรายขึ้นมาใหม่บนสายเคเบิล ระหว่าง SPD ตัวแรกกับอินเวอร์เตอร์ SPD ตัวที่สองจึงมีความจำเป็นเพื่อหนีบแรงดันไฟกระชากที่ถูกเหนี่ยวนำขึ้นมาใหม่นี้ก่อนที่จะไปถึงอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนของอินเวอร์เตอร์ ซึ่งเป็นการสร้างรูปแบบการป้องกันแบบเรียงซ้อนหรือเป็นลำดับชั้น (Cascaded or Layered Protection)

การติดตั้งที่เหมาะสมมีความสำคัญเทียบเท่ากับคุณภาพของ SPD เอง SPD ประสิทธิภาพสูงราคาแพงที่ติดตั้งด้วยสายไฟยาวและขดเป็นวงอาจทำให้ประสิทธิภาพลดลงจนไร้ผล "กฎ 10 เมตร" แสดงให้เห็นว่าการป้องกันไฟกระชากเป็นการพิจารณาในระดับ การออกแบบระบบ ไม่ใช่แค่การเลือกส่วนประกอบ มันเรียกร้องให้ผู้ออกแบบต้องคำนึงถึงแผนผังทางกายภาพและโอกาสในการเกิดแรงดันไฟฟ้าเหนี่ยวนำ ไม่ใช่แค่เส้นทางการนำไฟฟ้าโดยตรงเท่านั้น การปฏิบัติของผู้ออกแบบและช่างติดตั้งจึงเป็นส่วนสำคัญที่กำหนดประสิทธิภาพโดยรวมของระบบป้องกันไฟกระชาก อุปกรณ์ฮาร์ดแวร์เพียงอย่างเดียวไม่เพียงพอ

ส่วนที่ 6: การให้เหตุผลเชิงเศรษฐศาสตร์: การปกป้องสินทรัพย์มูลค่าสูงและกระแสรายได้
6.1 การประเมินความเสี่ยงทางการเงินจากการไม่ดำเนินการ
ต้นทุนโดยตรง (การเปลี่ยนสินทรัพย์): ค่าใช้จ่ายในการเปลี่ยนอินเวอร์เตอร์สำหรับระบบโซลาร์เชิงพาณิชย์เพียงตัวเดียวมีมูลค่าสูงมาก ตั้งแต่ประมาณ 3,000 ดอลลาร์สหรัฐสำหรับรุ่นเล็ก ไปจนถึงมากกว่า 15,000 ดอลลาร์สหรัฐสำหรับรุ่นขนาดใหญ่ระดับสาธารณูปโภค เหตุการณ์ฟ้าผ่าเพียงครั้งเดียวสามารถทำลายอินเวอร์เตอร์หนึ่งตัวหรือหลายตัวได้อย่างง่ายดาย นำไปสู่ค่าใช้จ่ายในการลงทุนฉุกเฉินหลายหมื่นดอลลาร์

ต้นทุนโดยอ้อม (การหยุดทำงานและการสูญเสียรายได้): ผลกระทบทางการเงินจากการหยุดทำงานนั้นรุนแรงมาก รายงานอุตสาหกรรมล่าสุดแสดงให้เห็นว่าประสิทธิภาพที่ลดลงและการหยุดทำงานที่เกิดจากอุปกรณ์ ทำให้วงการโซลาร์ทั่วโลกสูญเสียรายได้โดยประมาณถึง 4.6 พันล้านดอลลาร์สหรัฐ ในปี 2023 เพียงปีเดียว

การสูญเสียรายได้เฉลี่ยต่อปีอยู่ที่มากกว่า 4,600 ดอลลาร์สหรัฐต่อเมกะวัตต์ (MW) สำหรับโรงไฟฟ้าขนาดใหญ่ (มากกว่า 100 MW) ตัวเลขนี้เพิ่มขึ้นเป็น 5,000 ดอลลาร์สหรัฐต่อ MW ความผิดปกติของอินเวอร์เตอร์ถูกระบุว่าเป็นสาเหตุอันดับหนึ่งที่ทำให้เกิดการสูญเสียพลังงานในระดับระบบ

6.2 การวิเคราะห์ผลตอบแทนจากการลงทุน (ROI)
การลงทุนใน SPD ระดับพรีเมียมอย่าง ABB OVR PV T2 ไม่ใช่ศูนย์ต้นทุน แต่เป็นการลงทุนที่มีผลตอบแทนสูงในการลดความเสี่ยง ต้นทุนของ SPD (เช่น ประมาณ 125 ปอนด์ หรือประมาณ 150 ดอลลาร์สหรัฐ อ้างอิงจากราคาขายปลีกใน ) นั้นน้อยมากเมื่อเทียบกับค่าใช้จ่ายในการเรียกช่างบริการเพียงครั้งเดียว ไม่ต้องพูดถึงการเปลี่ยนอินเวอร์เตอร์ที่มีราคาสูงหลายพันดอลลาร์

การวิเคราะห์ผลตอบแทนจากการลงทุน (ROI) แสดงให้เห็นว่าการป้องกันความล้มเหลวของอินเวอร์เตอร์ที่เกิดจากไฟกระชากเพียงครั้งเดียวสามารถให้ผลตอบแทนคืนทุนได้ทันที ไม่ใช่ในหน่วยเป็นปี SPD ทำหน้าที่เป็นกรมธรรม์ประกันภัยราคาประหยัดที่ปกป้องทั้งการลงทุนในระบบ PV มูลค่าหลายล้านดอลลาร์และกระแสรายได้อย่างต่อเนื่อง

ตารางที่ 2: การวิเคราะห์ต้นทุนและผลประโยชน์ของการติดตั้ง SPD ในระบบ PV เชิงพาณิชย์ (ตัวอย่าง 1 MW)

การระบุ SPD คุณภาพสูงที่สอดคล้องกับมาตรฐานมีผลกระทบโดยตรงและสามารถวัดผลได้ต่อแบบจำลองทางการเงิน (เช่น LCOE, IRR, NPV) ของโครงการโซลาร์เชิงพาณิชย์ ด้วยการลดความน่าจะเป็นของความล้มเหลวรุนแรงและลดระยะเวลาหยุดทำงาน SPD จะช่วยเพิ่มความแน่นอนของรายได้และลดความเสี่ยงในการดำเนินงานของโครงการ ทำให้โครงการมีความน่าเชื่อถือและน่าสนใจสำหรับนักลงทุนมากขึ้น การตัดสินใจใช้ SPD ระดับพรีเมียมจึงไม่ใช่แค่ทางเลือกทางเทคนิค แต่เป็นทางเลือกเชิงกลยุทธ์ทางการเงิน

ส่วนที่ 7: สรุปและข้อเสนอแนะทางวิศวกรรม
ABB OVR PV T2 1000V เป็นอุปกรณ์ด้านความปลอดภัยและความน่าเชื่อถือที่ได้รับการออกแบบทางวิศวกรรมมาอย่างดีเยี่ยม ไม่ใช่เป็นเพียงส่วนประกอบธรรมดา การออกแบบ คุณสมบัติ และการปฏิบัติตามมาตรฐานที่เข้มงวดสำหรับระบบ PV โดยเฉพาะนั้น สามารถตอบสนองต่อความเสี่ยงทางไฟฟ้าที่พบบ่อยและสร้างความเสียหายสูงสุดที่ระบบโซลาร์ต้องเผชิญได้อย่างตรงจุด

จากบทวิเคราะห์ทั้งหมด สามารถสรุปเป็นข้อเสนอแนะที่นำไปปฏิบัติได้สำหรับผู้มีส่วนได้ส่วนเสียดังนี้:

สำหรับผู้ออกแบบระบบ: กำหนดให้มีการใช้ SPD ที่สอดคล้องกับมาตรฐาน EN 50539-11 / IEC 61643-31 สำหรับวงจร DC ทั้งหมด และนำ "กฎ 10 เมตร" มาพิจารณาในการออกแบบแผนผังทางกายภาพเพื่อสร้างระบบป้องกันที่ประสานงานกัน

สำหรับผู้ติดตั้ง: ปฏิบัติตามคำแนะนำของผู้ผลิตอย่างเคร่งครัดเกี่ยวกับการเดินสาย SPD ให้สั้นและตรงที่สุด เพื่อให้ได้ประสิทธิภาพการป้องกันสูงสุด

สำหรับผู้จัดการสินทรัพย์: สำหรับระบบที่มี SPD หลายตัว ควรเลือกรุ่น TS และเชื่อมต่อหน้าสัมผัสสำหรับ giám sátระยะไกลเข้ากับระบบ SCADA หรือแพลตฟอร์ม giám sátของโรงไฟฟ้า เพื่อเปิดใช้งานกลยุทธ์การบำรุงรักษาตามสภาพ (Condition-Based Maintenance) ซึ่งจะช่วยลดต้นทุน O&M และเพิ่มระยะเวลาการทำงานของระบบให้สูงสุด
