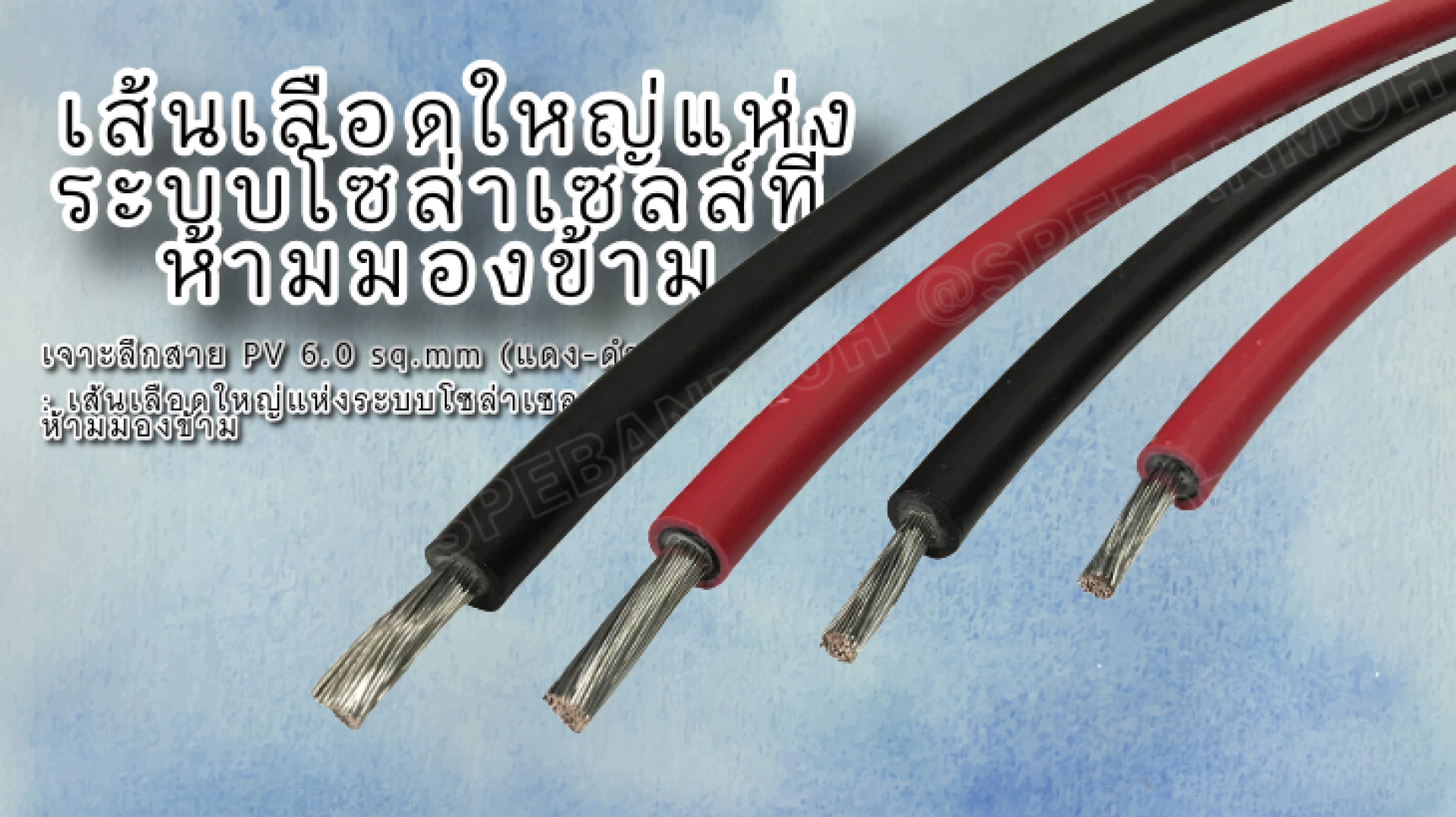

เจาะลึกสาย PV 6.0 sq.mm (แดง-ดำ): เส้นเลือดใหญ่แห่งระบบโซล่าเซลล์ที่ห้ามมองข้าม

Miss Kaewthip

อัพเดทล่าสุด: 22 ก.ย. 2025

63 ผู้เข้าชม

1. หน้าที่และรหัสสีแห่งความปลอดภัย: แดง (+) และ ดำ (-)
หน้าที่หลักของสาย PV คือการนำพาไฟฟ้ากระแสตรง (DC) แรงดันสูงที่ผลิตได้จากแผงโซล่าเซลล์ ส่งต่อไปยังอินเวอร์เตอร์อย่างปลอดภัยและมีประสิทธิภาพที่สุด การกำหนดสีของสายจึงเป็นมาตรฐานความปลอดภัยระดับสากลที่ช่างติดตั้งทุกคนต้องยึดถืออย่างเคร่งครัด

สาย PV สีแดง: ใช้สำหรับ ขั้วบวก (+) เสมอ

สาย PV สีดำ: ใช้สำหรับ ขั้วลบ (-) เสมอ

ความสำคัญคืออะไร? การระบุขั้วที่ชัดเจนช่วยป้องกันการต่อสายสลับขั้ว ซึ่งเป็นความผิดพลาดร้ายแรงที่อาจทำให้เกิดการลัดวงจร (Short Circuit) สร้างความเสียหายแก่อินเวอร์เตอร์ราคาแพง หรือเลวร้ายที่สุดคือการเกิดประกายไฟและนำไปสู่เหตุเพลิงไหม้ได้ ️

### 2. ขนาด 6.0 sq.mm: สมรภูมิแห่งประสิทธิภาพและการลดการสูญเสีย
ตัวเลข 6.0 sq.mm (ตารางมิลลิเมตร) คือขนาดพื้นที่หน้าตัดของแกนตัวนำทองแดงที่อยู่ภายใน ยิ่งตัวเลขมากเท่าไหร่ สายไฟก็ยิ่งหนาขึ้นเท่านั้น และนี่คือเหตุผลที่ขนาดมีความสำคัญอย่างยิ่งต่อประสิทธิภาพ

ความต้านทานต่ำ: ตามหลักฟิสิกส์ ตัวนำที่ใหญ่ขึ้นจะมีความต้านทานไฟฟ้าต่ำลง เปรียบเสมือนท่อประปาขนาดใหญ่ที่ให้น้ำไหลผ่านได้สะดวกกว่าท่อเล็ก พลังงานไฟฟ้าจึงไหลผ่านสายขนาด 6.0 sq.mm ได้อย่างราบรื่นกว่า

ลดการสูญเสียพลังงาน (Power Loss): เมื่อไฟฟ้าไหลผ่านสายไฟที่มีความต้านทาน พลังงานส่วนหนึ่งจะถูกเปลี่ยนเป็นความร้อนและสูญเสียไปโดยเปล่าประโยชน์ (เรียกว่า I²R Loss) สายที่หนาขึ้นและมีความต้านทานต่ำ จะช่วยลดการสูญเสียนี้ให้เหลือน้อยที่สุด หมายความว่า ไฟฟ้าที่ผลิตได้จากแผง จะส่งไปถึงอินเวอร์เตอร์ได้เต็มเม็ดเต็มหน่วยมากขึ้น ส่งผลให้คุณประหยัดค่าไฟได้มากขึ้นตามไปด้วย

รองรับแรงดันและกระแสสูง: ระบบโซล่าเซลล์ที่ติดตั้งตามบ้านเรือนในปัจจุบันมีการต่ออนุกรมแผง (String) จำนวนมาก ทำให้มีแรงดันไฟฟ้ารวมสูงถึง 600-1,000 Vdc สายขนาด 6.0 sq.mm ถูกออกแบบมาให้รองรับกำลังไฟในระดับนี้ได้อย่างปลอดภัย

### 3. ทำไมต้องเป็นสาย "PV" โดยเฉพาะ? คุณสมบัติที่สายไฟธรรมดาไม่มี
ห้ามนำสายไฟทั่วไป (เช่น สาย THW) มาใช้ในระบบโซล่าเซลล์โดยเด็ดขาด เพราะสายที่ระบุว่าเป็น "PV" (Photovoltaic) ถูกผลิตขึ้นด้วยวัสดุและเทคโนโลยีที่ทนทานต่อสภาพแวดล้อมบนหลังคาโดยเฉพาะ ซึ่งมีคุณสมบัติดังนี้:

ฉนวนหุ้ม 2 ชั้น (Double Insulated): เพิ่มความปลอดภัย ป้องกันการเกิดไฟรั่วและทนทานต่อการขีดข่วนหรือเสียดสี

ทนทานต่อรังสี UV: เปลือกนอกของสาย PV ถูกออกแบบมาให้ทนต่อแสงแดดโดยตรง ไม่เปราะหรือแตกกรอบตลอดอายุการใช้งาน

ทนอุณหภูมิสุดขั้ว: สามารถทำงานได้อย่างปลอดภัยในสภาวะอุณหภูมิตั้งแต่ -40°C ไปจนถึง 90°C หรือสูงกว่า ซึ่งเป็นเรื่องปกติสำหรับอุปกรณ์ที่ติดตั้งบนหลังคา

กันน้ำและทนต่อสารเคมี: ทนทานต่อทุกสภาพอากาศ ตั้งแต่ฝนกรดไปจนถึงความชื้น

คุณสมบัติเหล่านี้ทำให้สาย PV มีอายุการใช้งานยาวนานกว่า 25 ปี ซึ่งสอดคล้องกับอายุการใช้งานของแผงโซล่าเซลล์

### สรุป
สาย PV Cable 6.0 sq.mm สีแดงและสีดำ ไม่ใช่แค่สายไฟ แต่เป็นองค์ประกอบเชิงวิศวกรรมที่ถูกออกแบบมาอย่างพิถีพิถัน สี คือสัญลักษณ์ของความปลอดภัย, ขนาด คือหัวใจของประสิทธิภาพ, และ มาตรฐาน "PV" คือการรับประกันความทนทาน การเลือกใช้สาย PV ที่ถูกต้องและมีคุณภาพจึงไม่ใช่ค่าใช้จ่าย แต่เป็นการลงทุนที่สำคัญเพื่อให้ระบบโซล่าเซลล์ของคุณทำงานได้อย่างเต็มประสิทธิภาพและปลอดภัยไปอีกหลายสิบปี

ที่ SKE Engineering เราให้ความสำคัญกับทุกองค์ประกอบ ตั้งแต่แผงโซล่าเซลล์ไปจนถึงสายไฟเส้นสุดท้าย ปรึกษาทีมวิศวกรของเราเพื่อการออกแบบระบบที่ปลอดภัยและมีประสิทธิภาพสูงสุดสำหรับบ้านและธุรกิจของคุณ

ติดต่อ SKE (ทรัพย์ศฤงคาร เอ็นจิเนียริ่ง) โทร: 045-905-215
