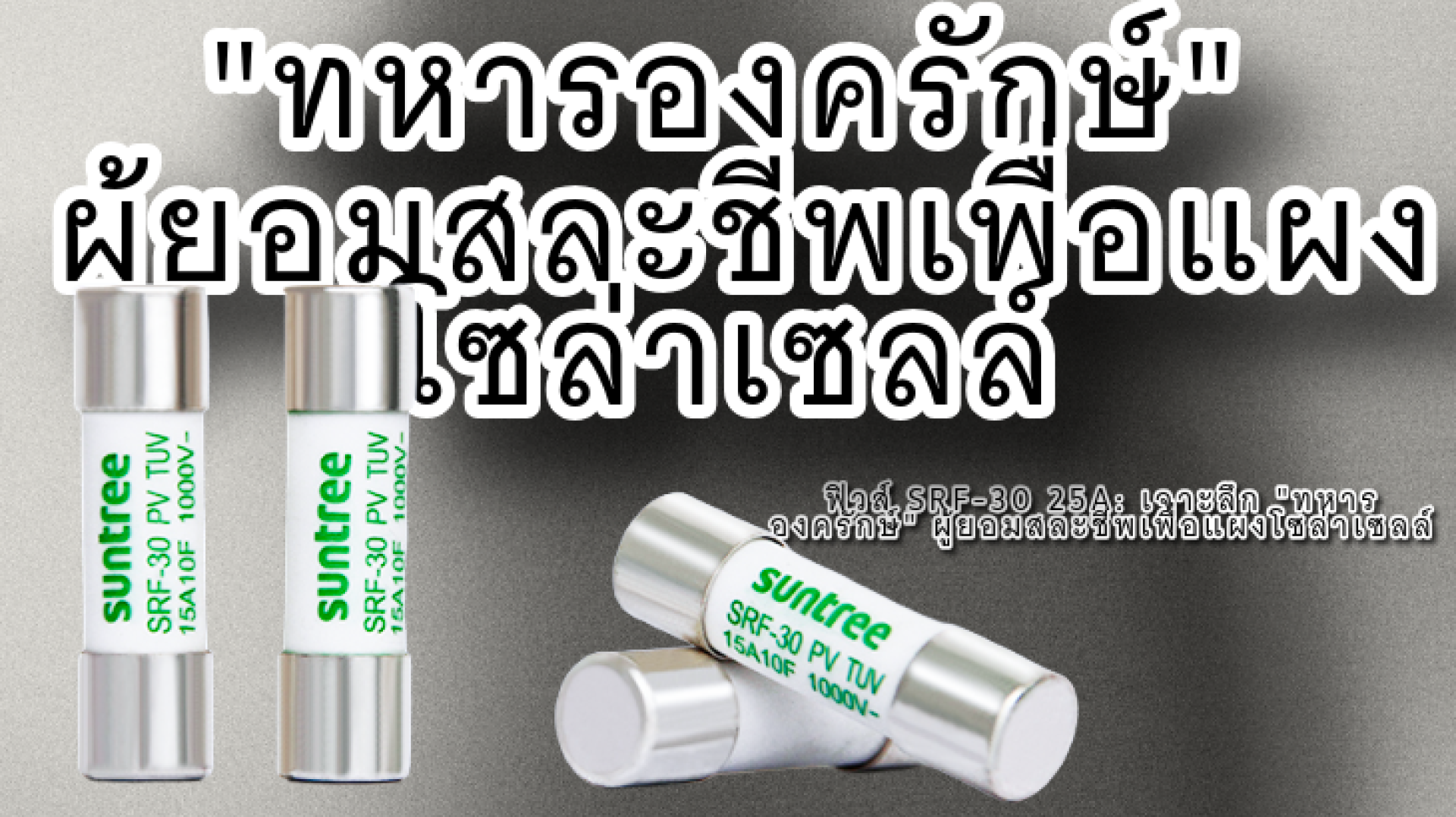

ฟิวส์ SRF-30 25A: เจาะลึก "ทหารองครักษ์" ผู้ยอมสละชีพเพื่อแผงโซล่าเซลล์
Miss Kaewthip
อัพเดทล่าสุด: 22 ก.ย. 2025
546 ผู้เข้าชม
ฟิวส์ (Fuse) คืออุปกรณ์ป้องกันการใช้กระแสไฟฟ้าเกินพิกัดที่เรียบง่ายแต่เชื่อถือได้มากที่สุด เมื่อมีกระแสไฟฟ้าไหลผ่านเกินกว่าค่าที่กำหนดไว้ ไส้ฟิวส์ที่อยู่ภายในจะหลอมละลายและ "ขาด" ออกจากกัน เป็นการตัดวงจรไฟฟ้าเพื่อป้องกันไม่ให้อุปกรณ์หลักเสียหาย
แกะรหัส SRF-30 1000V 25A: มากกว่าแค่ตัวเลข
ตัวเลขและรหัสบนตัวฟิวส์มีความหมายสำคัญอย่างยิ่งต่อการออกแบบระบบที่ปลอดภัย
SRF-30: คือชื่อรุ่นของผู้ผลิต (Suntree)
1000V: คือ พิกัดแรงดันไฟฟ้า (Voltage Rating) ที่ฟิวส์สามารถทนและตัดการทำงานได้อย่างปลอดภัย ซึ่งต้องมีค่า สูงกว่า แรงดันไฟฟ้าสูงสุดของแผงโซล่าเซลล์ในสตริงนั้นๆ (Max System Voltage หรือ Voc ของสตริง)
25A: คือ พิกัดกระแสไฟฟ้า (Current Rating) ที่ฟิวส์จะยอมให้ไหลผ่านได้ต่อเนื่อง หากมีกระแสไหลผ่านสูงกว่า 25A เป็นระยะเวลาหนึ่ง (ตามกราฟคุณสมบัติ) ฟิวส์จะขาด
gPV: คือมาตรฐานสากลที่บ่งบอกว่าฟิวส์นี้ถูกออกแบบมาสำหรับ "งานโซล่าเซลล์ (Photovoltaic)" โดยเฉพาะ สามารถป้องกันกระแสไฟฟ้าเกินได้ทุกย่าน ตั้งแต่ Overload เล็กน้อยไปจนถึง Short Circuit รุนแรง ซึ่งแตกต่างจากฟิวส์สำหรับงานประเภทอื่น
หน้าที่หลัก: ป้องกัน Overcurrent และ Reverse Current
ดังที่กล่าวในบทความเรื่อง Fuse Box หน้าที่สำคัญที่สุดของฟิวส์ในระบบโซล่าเซลล์ที่มีการต่อขนานตั้งแต่ 3 สตริงขึ้นไป คือการป้องกัน "Reverse Current"
เมื่อมีสตริงใดสตริงหนึ่งเกิดปัญหา (เช่น ถูกเงาบังทั้งสตริง หรือเกิดการลัดวงจร) กระแสไฟฟ้าจากสตริงข้างเคียงที่ปกติจะไหลย้อนกลับมายังสตริงที่มีปัญหา ฟิวส์ขนาด 25A ที่ติดตั้งไว้ในแต่ละสตริงจะทำหน้าที่เป็น "จุดอ่อนที่ออกแบบไว้" เมื่อกระแสไหลย้อนกลับมีค่าสูงเกิน 25A ฟิวส์จะหลอมละลายและตัดสตริงที่เสียหายออกจากระบบทันที เพื่อป้องกันไม่ให้เกิดความร้อนสูงจนแผงและสายไฟลุกไหม้
วิธีเลือกขนาดฟิวส์ที่ถูกต้อง: กฎ 1.56
การเลือกขนาดฟิวส์ (เช่น 20A, 25A, 30A) ไม่ใช่การเลือกตามใจชอบ แต่มีหลักการคำนวณทางวิศวกรรมเพื่อให้แน่ใจว่าฟิวส์จะไม่ขาดในสภาวะปกติ แต่จะขาดทันทีเมื่อเกิดความผิดพลาด สูตรมาตรฐานที่ใช้กันคือ:
ขนาดพิกัดฟิวส์ (A) 1.56 x กระแสลัดวงจรของแผง (Isc)
ตัวอย่างการคำนวณ:
สมมติว่าคุณใช้แผงโซล่าเซลล์ที่มีค่า กระแสลัดวงจร (Short Circuit Current - Isc) ระบุในสเปกชีตเท่ากับ 13.8 แอมป์
คำนวณ: 1.56 x 13.8A = 21.52A
เลือกขนาดฟิวส์: เราต้องเลือกขนาดฟิวส์มาตรฐานลำดับถัดไปที่ สูงกว่า 21.52A
สรุป: ในกรณีนี้ การเลือกใช้ ฟิวส์ขนาด 25A จึงเป็นขนาดที่ถูกต้องและเหมาะสมที่สุด (หากเลือก 20A ฟิวส์อาจขาดได้ในวันที่แดดจัดเกินไป)
โครงสร้างภายใน: ไม่ใช่แค่ลวดธรรมดา
ฟิวส์ gPV คุณภาพสูงไม่ได้มีแค่ "ไส้ฟิวส์" ที่เป็นลวดโลหะธรรมดา แต่ประกอบด้วย:
กระบอกฟิวส์ (Fuse Body): ทำจากเซรามิกคุณภาพสูงที่ทนความร้อนได้ดีเยี่ยม
ไส้ฟิวส์ (Fusible Element): เป็นโลหะผสมที่ถูกออกแบบมาให้หลอมละลายที่ค่ากระแสและเวลาที่แม่นยำ
ทรายซิลิกา (Silica Sand): ที่สำคัญที่สุดคือภายในกระบอกฟิวส์จะบรรจุ "ทรายซิลิกา" บริสุทธิ์ไว้จนเต็ม หน้าที่ของมันคือ "การดับอาร์ก (Arc Quenching)" เมื่อไส้ฟิวส์ขาดภายใต้แรงดัน DC สูง จะเกิดประกายไฟอาร์กที่รุนแรง ทรายซิลิกาจะเข้าไปล้อมรอบและดูดซับพลังงานความร้อนของอาร์กทันที ทำให้อาร์กดับลงอย่างรวดเร็วและปลอดภัยอยู่ภายในกระบอกฟิวส์
สรุป
Fuse SRF-30 1000V 25A คืออุปกรณ์ความปลอดภัยเชิงรุกที่มีความแม่นยำสูง การทำความเข้าใจความหมายของพิกัดต่างๆ, การคำนวณขนาดที่ถูกต้องตามหลักวิศวกรรม, และการเข้าใจโครงสร้างภายในที่ออกแบบมาเพื่อดับอาร์กของไฟ DC โดยเฉพาะ ล้วนเป็นเครื่องยืนยันว่าอุปกรณ์ชิ้นเล็กๆ นี้คือ "ทหารองครักษ์" ที่จำเป็นอย่างยิ่งในการปกป้องการลงทุนในระบบโซล่าเซลล์ของคุณให้ปลอดภัยและเชื่อถือได้ในระยะยาว
ที่ SKE Engineering เราคำนวณและเลือกใช้อุปกรณ์ป้องกันทุกชิ้นตามมาตรฐานทางวิศวกรรมอย่างเคร่งครัด เพราะเรารู้ว่าความปลอดภัยคือรากฐานของระบบพลังงานที่มีประสิทธิภาพ
แกะรหัส SRF-30 1000V 25A: มากกว่าแค่ตัวเลข
ตัวเลขและรหัสบนตัวฟิวส์มีความหมายสำคัญอย่างยิ่งต่อการออกแบบระบบที่ปลอดภัย
SRF-30: คือชื่อรุ่นของผู้ผลิต (Suntree)
1000V: คือ พิกัดแรงดันไฟฟ้า (Voltage Rating) ที่ฟิวส์สามารถทนและตัดการทำงานได้อย่างปลอดภัย ซึ่งต้องมีค่า สูงกว่า แรงดันไฟฟ้าสูงสุดของแผงโซล่าเซลล์ในสตริงนั้นๆ (Max System Voltage หรือ Voc ของสตริง)
25A: คือ พิกัดกระแสไฟฟ้า (Current Rating) ที่ฟิวส์จะยอมให้ไหลผ่านได้ต่อเนื่อง หากมีกระแสไหลผ่านสูงกว่า 25A เป็นระยะเวลาหนึ่ง (ตามกราฟคุณสมบัติ) ฟิวส์จะขาด
gPV: คือมาตรฐานสากลที่บ่งบอกว่าฟิวส์นี้ถูกออกแบบมาสำหรับ "งานโซล่าเซลล์ (Photovoltaic)" โดยเฉพาะ สามารถป้องกันกระแสไฟฟ้าเกินได้ทุกย่าน ตั้งแต่ Overload เล็กน้อยไปจนถึง Short Circuit รุนแรง ซึ่งแตกต่างจากฟิวส์สำหรับงานประเภทอื่น
หน้าที่หลัก: ป้องกัน Overcurrent และ Reverse Current
ดังที่กล่าวในบทความเรื่อง Fuse Box หน้าที่สำคัญที่สุดของฟิวส์ในระบบโซล่าเซลล์ที่มีการต่อขนานตั้งแต่ 3 สตริงขึ้นไป คือการป้องกัน "Reverse Current"
เมื่อมีสตริงใดสตริงหนึ่งเกิดปัญหา (เช่น ถูกเงาบังทั้งสตริง หรือเกิดการลัดวงจร) กระแสไฟฟ้าจากสตริงข้างเคียงที่ปกติจะไหลย้อนกลับมายังสตริงที่มีปัญหา ฟิวส์ขนาด 25A ที่ติดตั้งไว้ในแต่ละสตริงจะทำหน้าที่เป็น "จุดอ่อนที่ออกแบบไว้" เมื่อกระแสไหลย้อนกลับมีค่าสูงเกิน 25A ฟิวส์จะหลอมละลายและตัดสตริงที่เสียหายออกจากระบบทันที เพื่อป้องกันไม่ให้เกิดความร้อนสูงจนแผงและสายไฟลุกไหม้
วิธีเลือกขนาดฟิวส์ที่ถูกต้อง: กฎ 1.56
การเลือกขนาดฟิวส์ (เช่น 20A, 25A, 30A) ไม่ใช่การเลือกตามใจชอบ แต่มีหลักการคำนวณทางวิศวกรรมเพื่อให้แน่ใจว่าฟิวส์จะไม่ขาดในสภาวะปกติ แต่จะขาดทันทีเมื่อเกิดความผิดพลาด สูตรมาตรฐานที่ใช้กันคือ:
ขนาดพิกัดฟิวส์ (A) 1.56 x กระแสลัดวงจรของแผง (Isc)
ตัวอย่างการคำนวณ:
สมมติว่าคุณใช้แผงโซล่าเซลล์ที่มีค่า กระแสลัดวงจร (Short Circuit Current - Isc) ระบุในสเปกชีตเท่ากับ 13.8 แอมป์
คำนวณ: 1.56 x 13.8A = 21.52A
เลือกขนาดฟิวส์: เราต้องเลือกขนาดฟิวส์มาตรฐานลำดับถัดไปที่ สูงกว่า 21.52A
สรุป: ในกรณีนี้ การเลือกใช้ ฟิวส์ขนาด 25A จึงเป็นขนาดที่ถูกต้องและเหมาะสมที่สุด (หากเลือก 20A ฟิวส์อาจขาดได้ในวันที่แดดจัดเกินไป)
โครงสร้างภายใน: ไม่ใช่แค่ลวดธรรมดา
ฟิวส์ gPV คุณภาพสูงไม่ได้มีแค่ "ไส้ฟิวส์" ที่เป็นลวดโลหะธรรมดา แต่ประกอบด้วย:
กระบอกฟิวส์ (Fuse Body): ทำจากเซรามิกคุณภาพสูงที่ทนความร้อนได้ดีเยี่ยม
ไส้ฟิวส์ (Fusible Element): เป็นโลหะผสมที่ถูกออกแบบมาให้หลอมละลายที่ค่ากระแสและเวลาที่แม่นยำ
ทรายซิลิกา (Silica Sand): ที่สำคัญที่สุดคือภายในกระบอกฟิวส์จะบรรจุ "ทรายซิลิกา" บริสุทธิ์ไว้จนเต็ม หน้าที่ของมันคือ "การดับอาร์ก (Arc Quenching)" เมื่อไส้ฟิวส์ขาดภายใต้แรงดัน DC สูง จะเกิดประกายไฟอาร์กที่รุนแรง ทรายซิลิกาจะเข้าไปล้อมรอบและดูดซับพลังงานความร้อนของอาร์กทันที ทำให้อาร์กดับลงอย่างรวดเร็วและปลอดภัยอยู่ภายในกระบอกฟิวส์
สรุป
Fuse SRF-30 1000V 25A คืออุปกรณ์ความปลอดภัยเชิงรุกที่มีความแม่นยำสูง การทำความเข้าใจความหมายของพิกัดต่างๆ, การคำนวณขนาดที่ถูกต้องตามหลักวิศวกรรม, และการเข้าใจโครงสร้างภายในที่ออกแบบมาเพื่อดับอาร์กของไฟ DC โดยเฉพาะ ล้วนเป็นเครื่องยืนยันว่าอุปกรณ์ชิ้นเล็กๆ นี้คือ "ทหารองครักษ์" ที่จำเป็นอย่างยิ่งในการปกป้องการลงทุนในระบบโซล่าเซลล์ของคุณให้ปลอดภัยและเชื่อถือได้ในระยะยาว
ที่ SKE Engineering เราคำนวณและเลือกใช้อุปกรณ์ป้องกันทุกชิ้นตามมาตรฐานทางวิศวกรรมอย่างเคร่งครัด เพราะเรารู้ว่าความปลอดภัยคือรากฐานของระบบพลังงานที่มีประสิทธิภาพ
