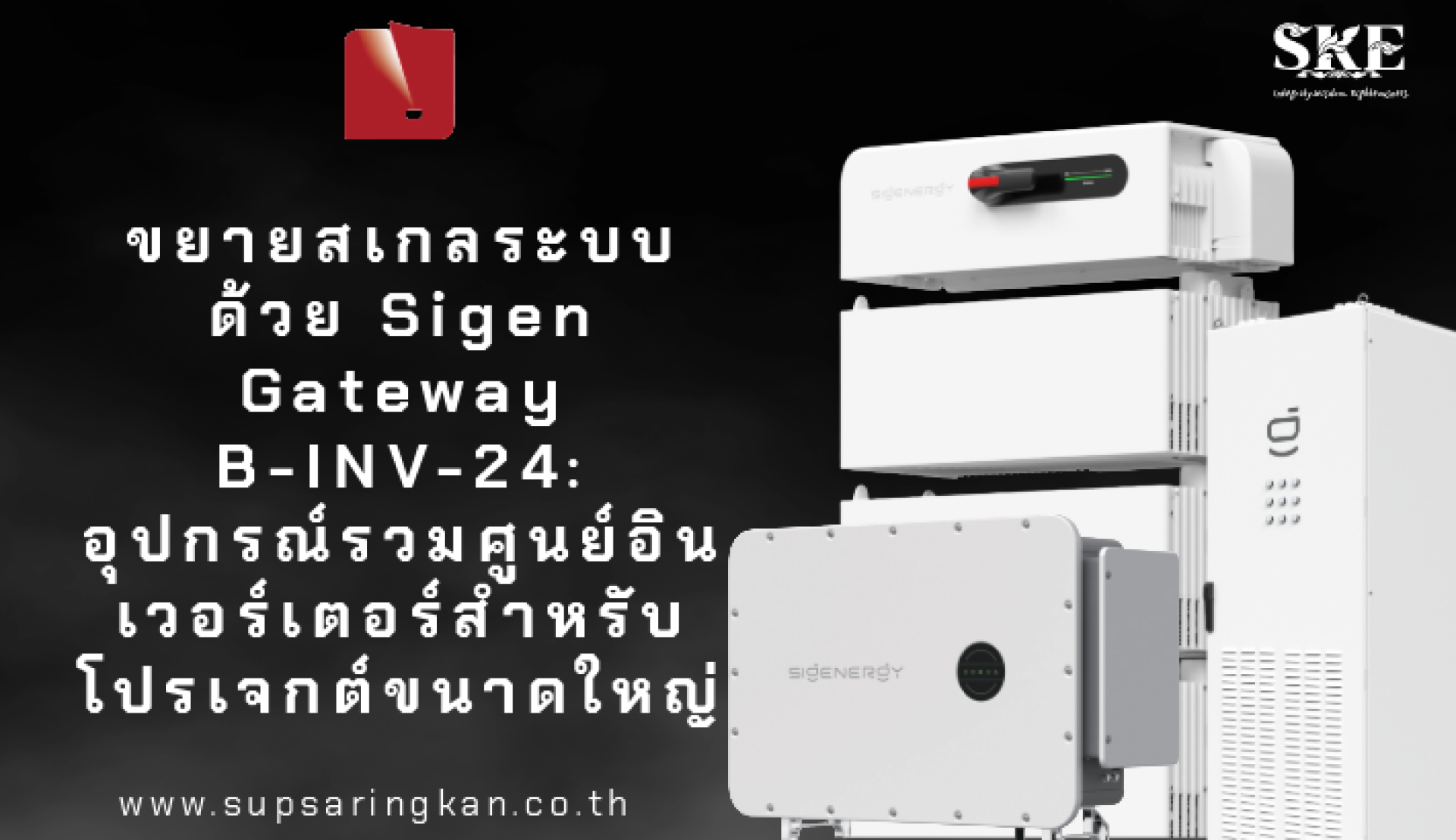

เจาะสเปค Sigen Gateway B-INV-24: ตู้รวมอินเวอร์เตอร์ 24 เครื่อง | SKE Solar
Miss Kaewthip
1. วิศวกรรมไฟฟ้ากำลัง: ศิลปะของการรวมกระแส 24 ทิศทาง
การนำอินเวอร์เตอร์ Sigen Hybrid จำนวน 24 เครื่องมาขนานกัน สร้างความท้าทายทางฟิสิกส์มหาศาล หากใช้ตู้ MDB ธรรมดารับสายไฟ 24 เส้น จะเกิดปัญหา Impedance Mismatch ขั้นรุนแรง ตู้ B-INV-24 ถูกสร้างมาเพื่อแก้สมการนี้:
Star Topology Balancing
ความยาวสายไฟ AC ที่ต่างกันเพียง 1 เมตร ก็ทำให้เกิดความต้านทานไม่เท่ากัน ส่งผลให้อินเวอร์เตอร์บางตัวต้อง "แบกโหลด (Overload)" มากกว่าเพื่อน ตู้ B-INV-24 ทำหน้าที่เป็นจุดศูนย์กลาง (Star Node) ให้ช่างตัดสายไฟจากอินเวอร์เตอร์ทั้ง 24 ตัวให้ยาวเท่ากันเป๊ะๆ มารวมที่ตู้นี้ เพื่อบังคับให้ทุกเครื่องแชร์โหลดได้อย่างสมมาตร 100%
24-Branch Fault Isolation
การรวมไฟเยอะขนาดนี้หมายถึงความเสี่ยงที่สูงขึ้น ภายในตู้ติดตั้งเบรกเกอร์ลูกย่อย (MCCB) อิสระสำหรับทั้ง 24 สาขา หากอินเวอร์เตอร์ตัวใดตัวหนึ่งลัดวงจร เบรกเกอร์ประจำสาขานั้นจะทริปตัดไฟออกทันที (Fault Clearing) โดยไม่ลุกลามไปกวนบัสบาร์หลัก ทำให้อินเวอร์เตอร์อีก 23 ตัวที่เหลือยังคงเดินเครื่องผลิตไฟต่อไปได้ (High Availability)
2. สถาปัตยกรรมสื่อสาร: ก้าวข้ามคอขวดของ Data Link
Network Ring Management
การซิงโครไนซ์เฟสไฟ AC ของเครื่องจักร 24 ตัวพร้อมกัน ต้องการแบนด์วิดท์ (Bandwidth) มหาศาล ตู้ B-INV-24 มีแผงจัดระเบียบสาย Fast Ethernet (FE) ให้ต่อเป็นวงแหวน (Ring Topology) หรือ Daisy Chain ที่เป็นระเบียบ ป้องกันสายหักงอ และลดปัญหา Data Packet Loss ที่อาจทำให้อินเวอร์เตอร์หลุดออกจากระบบขนาน (Dropping out of sync)
Faraday Isolation Design
กระแสไฟฟ้า AC มหาศาลจาก 24 สาขา สร้างสนามแม่เหล็กไฟฟ้า (EMI) รุนแรงมาก โครงสร้างภายในตู้ B-INV-24 ถูกตีแผ่นเหล็กกั้น (Compartment) แยกโซนระหวางฝั่งไฟฟ้ากำลัง (Power) และฝั่งสื่อสาร (Comm) อย่างเด็ดขาด ทำหน้าที่เป็นกรงฟาราเดย์ (Faraday Cage) ย่อยๆ เพื่อปกป้องสัญญาณ Telemetry จาก Noise ภายนอก 100%
3. เศรษฐศาสตร์วิศวกรรม: กำจัดสายไฟ "สปาเก็ตตี้" ลดต้นทุนมหาศาล
ในโปรเจกต์ระดับ Mega-Scale ค่าสายไฟทองแดงอาจแพงกว่าค่าอุปกรณ์บางตัว การใช้ B-INV-24 คือกลยุทธ์ของ EPC ในการควบคุมต้นทุน (CAPEX):
สายไฟ 24 เส้น ยุบเหลือ 1 เส้น (Main Trunk)
ลองจินตนาการถึงการลากสายไฟ 24 ชุดพร้อมกันข้ามหลังคาโรงงานไปหาตู้ MDB (ต้องใช้ Cable Tray ขนาดมหึมาและค่าแรงมหาศาล) การตั้งตู้ B-INV-24 ไว้ใจกลางกลุ่มอินเวอร์เตอร์ ช่วยให้คุณเดินสายสั้นๆ มารวมที่ตู้ แล้วเดินสายเมน (Main Trunk) ขนาดใหญ่เพียง 1 ชุดเข้าสู่ Sigen Gateway C2000-B/C2400-B ประหยัดเงินลงทุนไปได้หลายล้านบาท
ลดความเสี่ยงจากการประกอบตู้เอง (Custom Build Risk)
การจ้างช่างทำตู้ AC Combiner รับไฟ 24 อินเวอร์เตอร์เอง เสี่ยงต่อการคำนวณ Short-Circuit ผิดพลาดจนบัสบาร์ระเบิด ตู้ B-INV-24 คือตู้สำเร็จรูปจากโรงงานผู้ผลิต (Factory-Tested) ที่ผ่านการทดสอบ Type Test มาแล้ว การันตีความปลอดภัย และช่วยให้การขออนุญาตขนานไฟกับ กฟภ./กฟน. ผ่านได้รวดเร็วขึ้น
การวางสถาปัตยกรรมระดับ Mega-Scale โดย SKE Solar: อินเวอร์เตอร์ 24 เครื่อง ไม่ใช่เรื่องของการต่อสายไฟให้ครบ แต่คือศิลปะแห่งการทำ Load Balancing และ Data Synchronization ทีมวิศวกร SKE Solar จะคำนวณ Voltage Drop และออกแบบ Cable Routing Layout โดยใช้ Sigen Gateway B-INV-24 เป็นหัวใจในการรวบรวมขุมพลัง เพื่อส่งมอบโรงไฟฟ้าอัจฉริยะที่สวยงาม ปลอดภัย และเสถียรที่สุดให้กับคุณ
